　　ADXL50是美國ADI公司生產的設計的加速度計用的作為振動傳感器。它被集成了單片集成電路上，采用差動電容作為敏感元件，用閉環反饋力平衡技術和完整的信號調理電路構成閉環隨動式加速度計，其輸出電壓與其感受的加速度成正比。

ADXL50采用單電源 5V供電，最大測量范圍為±50g(g為重力加速度)，輸出電壓范圍為0.25～4.75V，靈敏度為20mV/g。通過外接元件，結合其內置的緩沖放大器，調節放大倍數和0g時的電平，也可構成濾波電路。

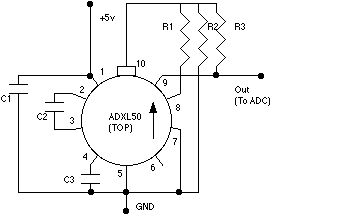

下圖為典型應用電路.

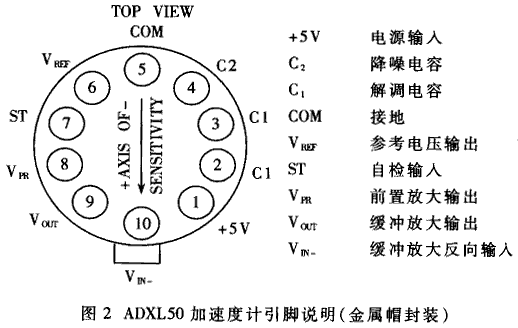

　　圖2所示為ADXL50的引腳說明。

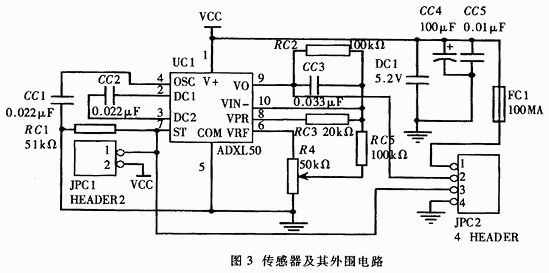

　　圖3為傳感器及其外圍電路設計圖。調節可變電阻R4可以使傳感器ADXL50在零加速度情況下的輸出為2.5V。緩沖放大器放大倍數為 RC2/RC3=5，即傳感器輸出為0.1V/g。RC2與CC3構成一低通濾波器，截止頻率為1/RC2×CC3=303Hz，振動時效和振動焊接的頻率一般不超過200Hz，因而可以滿足需求。
