DS18B20

1．DS18B20概述

DS18B20數字溫度計是DALLAS公司生產的1－Wire，即單總線器件，具有線路簡單，體積小的特點。因此用它來組成一個測溫系統，具有線路簡單，在一根通信線，可以掛很多這樣的數字溫度計，十分方便。

2、DS18B20產品的特點

（1）.只要求一個端口即可實現通信。

（2）.在DS18B20中的每個器件上都有獨一無二的序列號。

（3）.實際應用中不需要外部任何元器件即可實現測溫。

（4）.測量溫度范圍在－55。C到＋125。C之間。

（5）.數字溫度計的分辨率用戶可以從9位到12位選擇。

（6）.內部有溫度上、下限告警設置。

3、DS18B20引腳圖及引腳功能介紹

TO－92封裝的DS18B20的引腳排列見圖1，其引腳功能描述見表1。

（底視圖）圖1

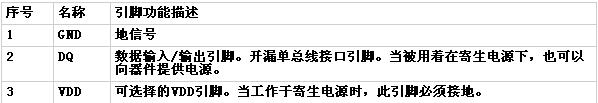

表1DS18B20詳細引腳功能描述

4．DS18B20的使用方法

由于DS18B20采用的是1－Wire總線協議方式，即在一根數據線實現數據的雙向傳輸，而對AT89S51單片機來說，硬件上并不支持單總線協議，因此，我們必須采用軟件的方法來模擬單總線的協議時序來完成對DS18B20芯片的訪問。

由于DS18B20是在一根I/O線上讀寫數據，因此，對讀寫的數據位有著嚴格的時序要求。DS18B20有嚴格的通信協議來保證各位數據傳輸的正確性和完整性。該協議定義了幾種信號的時序：初始化時序、讀時序、寫時序。所有時序都是將主機作為主設備，單總線器件作為從設備。而每一次命令和數據的傳輸都是從主機主動啟動寫時序開始，如果要求單總線器件回送數據，在進行寫命令后，主機需啟動讀時序完成數據接收。數據和命令的傳輸都是低位在先。

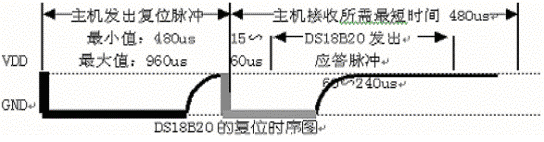

DS18B20的復位時序

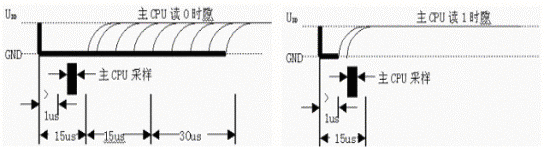

DS18B20的讀時序

對于DS18B20的讀時序分為讀0時序和讀1時序兩個過程。

對于DS18B20的讀時隙是從主機把單總線拉低之后，在15秒之內就得釋放單總線，以讓DS18B20把數據傳輸到單總線上。DS18B20在完成一個讀時序過程，至少需要60us才能完成。

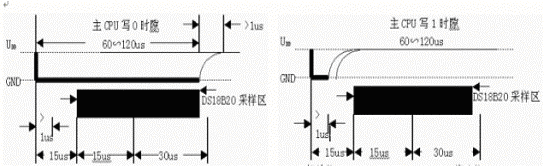

DS18B20的寫時序

對于DS18B20的寫時序仍然分為寫0時序和寫1時序兩個過程。

對于DS18B20寫0時序和寫1時序的要求不同，當要寫0時序時，單總線要被拉低至少60us，保證DS18B20能夠在15us到45us之間能夠正確地采樣IO總線上的“0”電平，當要寫1時序時，單總線被拉低之后，在15us之內就得釋放單總線。
