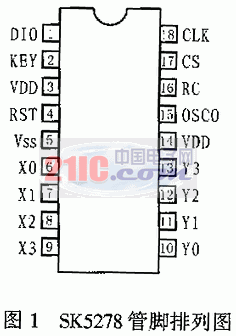

SK5278是福州貝能科技有限公司推出的采用PIC內核的鍵盤控制器。該芯片采用4線串行接口，可與任何種類的單片機接口；它具有按鍵有效指示輸出，可用中斷方式管理鍵盤；其行線X0～X3與列線Y0～Y3可構成4×4鍵盤矩陣；SK5278的16鍵鍵盤控制器內含去抖動處理電路，因而可直接輸出鍵值；此外，該器件的工作電源電壓范圍寬達4～6V；SK5278采用18腳雙列直插DIP封裝形式。其管腳排列如圖1所示，管腳說明如表1所列。
表1 SK5278管腳說明
管腳號
| 管腳名稱
| 管腳類型
| 功 能
|
1
| DIO
| O
| 數據輸出端，讀取鍵盤數據時，此腳在CLK上升沿輸出數據
|
2
| KEY
| O
| 按鍵有效輸出端，平時為低電平，當檢測到有效按鍵時，此引腳變為高電平。讀取鍵盤后，此引腳重新變為低電平
|
3，14
| VDD
| 正電源
| |
4
| RST
| 復位端
| |
5
| VSS
| 電源地
| |
6～9
| X0～X3
| I
| 矩陣鍵盤行線輸入端
|
10～13
| Y0～Y3
| O
| 矩陣鍵盤列線輸出端
|
15
| OSCO
| O
| 振蕩輸出腳，輸出頻率為RC振蕩頻率四分之一
|
16
| RC
| 外接振蕩器連接端，R=3.3kΩ,C=20pF時，振蕩頻率為4MHz
| |
17
| CS
| I
| 片選端，該腳為低時，可芯片讀取鍵盤數據
|
18
| CLK
| I
| 時鐘輸入端，讀取鍵盤數據時，此腳電平的上升沿表示數據有效
|
