【圖】max16801,max16802引腳圖及引腳功能介紹
(2023/5/12 18:00:00)
max16801,max16802引腳圖及引腳功能介紹
max16801,max16802引腳圖及引腳功能介紹
max16801,max16802引腳圖及引腳功能介紹

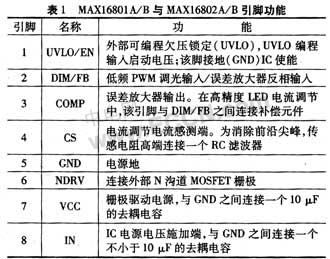

MAX16801A/B和MAX16802A/B的引腳排列如圖1所示。表1所列為其各個引腳的功能。MAX16801A/B和MAX16802A/B內部集成了1.23 V的帶隙參考、數字軟啟動、UVLO、穩壓器、262 kHz振蕩器、誤差放大器、CPWM比較器、電流限制比較器、熱關閉及MOS柵極驅動器等單元電路，如圖2所示。
引腳功能與內部結構

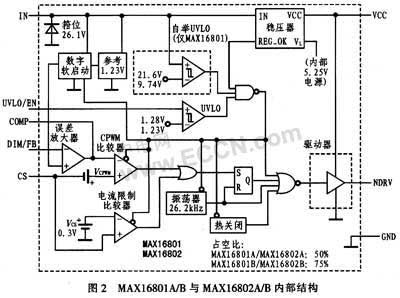

MAX16801A/B和MAX16802A/B內部結構
