MC3335是美國MOTOROLA公司生產的單片窄帶調頻接收電路，主要應用于語音通訊的無線接收機。片內包含振蕩電路、混頻電路、限幅放大器、積分鑒頻器、場強指示驅動電路、載頻檢測電路等從天線輸入到音頻輸出的二次變頻所有的全部電路，同樣包含了混頻用一本振緩沖輸出，FSK檢波數據限幅比較器。具有低供電電壓、低功耗、極高靈敏度和信噪比，廣泛應用于語音和數字通訊的接收設備。其主要特性如下：



·二次變頻所有的全部電路

·工作電壓：2.0——6.0V

·低功耗（在Vcc=6.0V，耗電典型值僅為3.6mA）

·極限靈敏度：0.7uV(-3bB)（典型值）

·可選擇可調載頻檢測電路

·獨立的數據整形輸出電路

·數據傳輸速率達35000波特

·60dB的RSSI范圍

·少量的外接元件

·采用MOTOROLA公司的“MOSAIC”技術制造

·DIP20和SO-20兩種封裝形式

·MC13135為新推出的首選型號

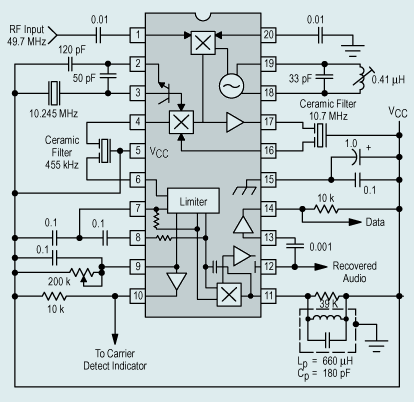

MC3335窄帶調頻接收電路工作原理：



MC3335的內部振蕩電路與Pin18和Pin19的外接元件組成第一本振級，載頻RF輸入信號從MC3335的Pin1輸入，在內部第一混頻級進行混頻，其差頻10.7MHz第一中頻信號由Pin17輸出，經10.7陶瓷濾波器選頻后由pin16送到內部的第二混頻電路。內部的振蕩電路及Pin2和Pin3的外接晶體和電容構成了第二本振級，10.7MHz第一中頻信號與第二本振頻率進行混頻，其差頻為：10.700-10.245=0.455MHz，也即455kHz第二中頻信號。

第二中頻信號由Pin4輸出，由455kHz陶瓷濾波器選頻，再經Pin6送入MC3335的限幅放大器進行高增益放大，限幅放大級是整個電路的主要增益級。Pin11的外接元件組成455kHz鑒頻諧振回路，經放大后的第二中頻信號在內部進行鑒頻解調，并經一級音頻電壓放大后由Pin12輸出音頻信號。

Pin9和Pin10為場強指示驅動電路的外接元件端，調整Pin9的200k電阻可改變場強指示驅動電路的增益。MC3335內部還置有一級數據信號放大級，Pin13為輸入端，Pin14為輸出端。Pin7和Pin8為第二中放級的退耦電容。

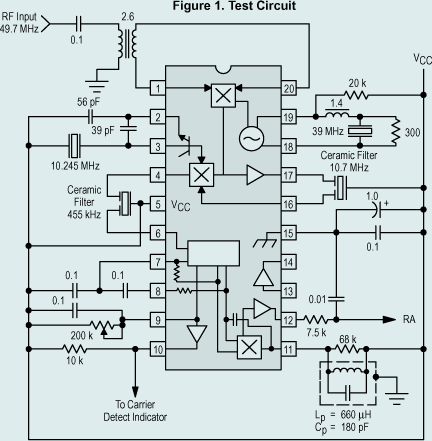

MC3335測試電路
