ADI 公司的ADP2300/ADP2301是集成了功率MOSFET的小型緊湊固定頻率電流模式降壓DC/DC電源穩壓器, 輸入電壓VIN從3V到20V,輸出電壓從0.8V到0.85xVIN,效率高達91%,可選擇開關頻率700 kHz (ADP2300) 或1.4 MHz (ADP2301) ,超小型6引腳TSOT封裝,主要用在系統內部電源轉換,通信和網絡設備,工業和儀表,保健和醫療設備以及消費類電子產品.本文介紹ADP2300/ADP2301主要特性,方框圖,以及多種應用電路.

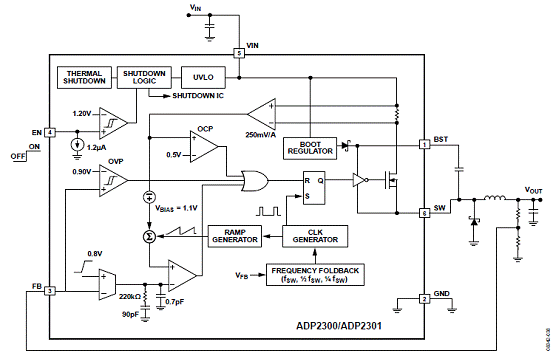

圖1。ADP2300/ADP2301功能方框圖
圖2。ADP2300/ADP2301設計案例電路圖

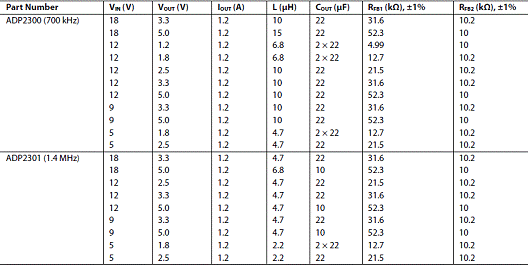

推薦的輸出電流1.2A外接元件表:

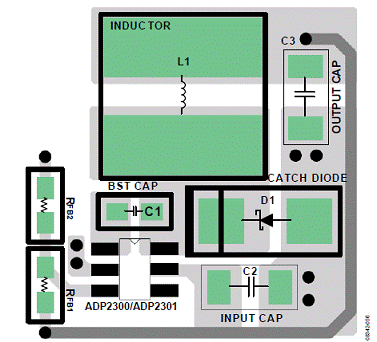

圖3.推薦的ADP2300/ADP2301PCB布局圖
帶使能端的12V轉1.2V,1.2A電源電路

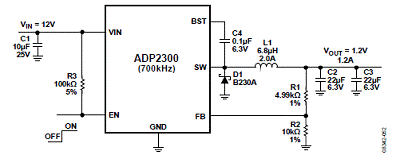

圖4.ADP2300—700 kHz 典型應用(帶外接使能): VIN = 12 V, VOUT = 1.2 V/1.2 A
帶使能端的12V轉1.8V,1.2A電源電路

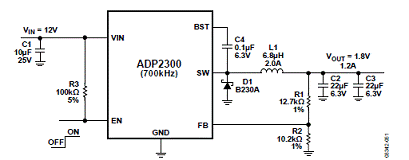

圖5.ADP2300—700 kHz 典型應用(帶外接使能): VIN = 12 V, VOUT = 1.8 V/1.2 A
帶使能端的12V轉2.5V,1.2A電源電路

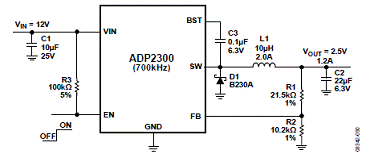

圖6.ADP2300—700 kHz 典型應用(帶外接使能): VIN = 12 V, VOUT = 2.5V/1.2 A
帶使能端的12V轉3.3V,1.2A電源電路

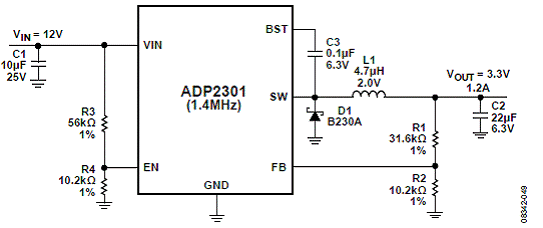

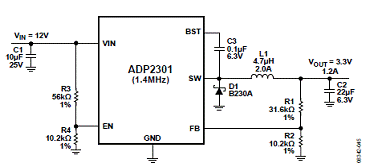

圖7.ADP2301—1.4MHz 典型應用(帶可編7.8V起動輸入電壓): VIN = 12 V, VOUT = 3.3 V/1.2 A
帶使能端的12V轉5V,1.2A電源電路

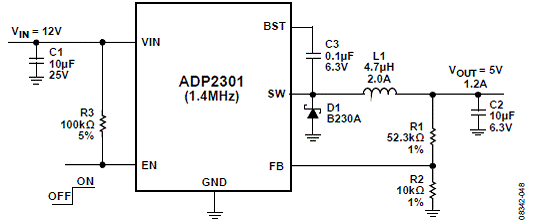

圖8.ADP2301—1.4Hz 典型應用(帶外接使能): VIN = 12 V, VOUT = 5.0 V/1.2 A
18V轉5V,1.2A電源電路

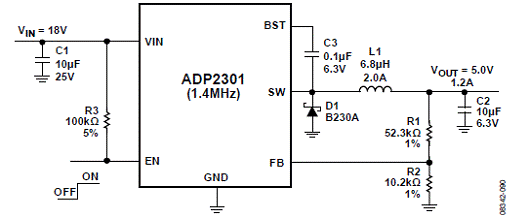

圖9.ADP2301—1.4Hz 典型應用(帶外接使能): VIN = 18 V, VOUT = 5.0 V/1.2 A
ADP2301組成的9V轉3.3V電源電路

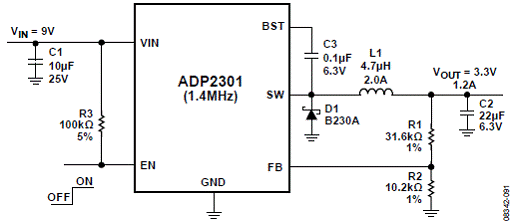

圖10.ADP2301—1.4MHz 典型應用(帶外接使能): VIN = 9 V, VOUT = 3.3 V/1.2 A
ADP2031組成的5V轉1.8V電源電路

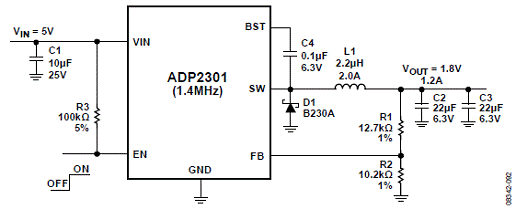

圖11.ADP2301—1.4Hz 典型應用(帶外接使能): VIN = 5 V, VOUT = 1.8 V/1.2 A
