【圖】0.9V至10V低壓差線性可調穩壓器LT3022介紹
(2023/5/14 11:00:00)
0.9V至10V低壓差線性可調穩壓器
LT3022介紹
0.9V至10V低壓差線性可調穩壓器LT3022介紹
功能描述
LT3022 是一款非常低壓差電壓 (VLDOTM) 線性穩壓器，采用低至 0.9V 的單輸入工作電源。該器件可提供高達 1A 的輸出電流和 145mV 的典型壓差電壓。LT3022 非常適合于低輸入電壓至低輸出電壓應用，可提供與開關穩壓器相當的電效率。穩壓器利用小至 10μF 的低 ESR 陶瓷輸出電容器優化了穩定性和瞬態響應。LT3022 的其他特點包括 0.05% 的典型電壓調整率和 0.05% 的典型負載調整率。在停機模式中，靜態電流通常下降至 7.5μA。內部保護電路包括反向電池保護、電流限制、具遲滯的熱限制和反向電流保護。
LT3022 可用作一款可調型器件，并具有一個低至 200mV 基準的輸出電壓范圍。也提供了三個固定輸出電壓: 1.2V、1.5V、1.8V。LT3022 穩壓器采用耐熱性能增強型扁平 (高度僅為 0.75mm) 16 引腳 (5mm x 3mm) DFN 封裝和 MSOP 封裝。
特點
VIN 范圍：0.9V 至 10V
壓差電壓：145mV (典型值)
輸出電流：1A
可調輸出 (VREF = VOUT(MIN) = 200mV)
固定輸出電壓: 1.2V、1.5V、1.8V
采用低 ESR、陶瓷輸出電容器 (最小值為 10μF) 時可保持穩定
0.05% 典型負載調整率 (從 1mA 至 1A)
靜態電流：400μA (典型值)
停機模式中的典型靜態電流為 7.5μA
電流限制保護
反向電池保護 (無反向電流)
具遲滯的熱限制
16 引腳 (5mm x 3mm) DFN 封裝和 MSOP 封裝

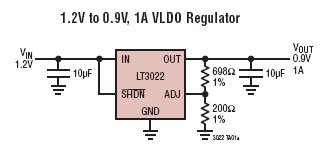

典型應用
LT3022介紹0.9V至10V低壓差線性可調穩壓器LT3022介紹
功能描述
LT3022 是一款非常低壓差電壓 (VLDOTM) 線性穩壓器，采用低至 0.9V 的單輸入工作電源。該器件可提供高達 1A 的輸出電流和 145mV 的典型壓差電壓。LT3022 非常適合于低輸入電壓至低輸出電壓應用，可提供與開關穩壓器相當的電效率。穩壓器利用小至 10μF 的低 ESR 陶瓷輸出電容器優化了穩定性和瞬態響應。LT3022 的其他特點包括 0.05% 的典型電壓調整率和 0.05% 的典型負載調整率。在停機模式中，靜態電流通常下降至 7.5μA。內部保護電路包括反向電池保護、電流限制、具遲滯的熱限制和反向電流保護。
LT3022 可用作一款可調型器件，并具有一個低至 200mV 基準的輸出電壓范圍。也提供了三個固定輸出電壓: 1.2V、1.5V、1.8V。LT3022 穩壓器采用耐熱性能增強型扁平 (高度僅為 0.75mm) 16 引腳 (5mm x 3mm) DFN 封裝和 MSOP 封裝。
特點
VIN 范圍：0.9V 至 10V
壓差電壓：145mV (典型值)
輸出電流：1A
可調輸出 (VREF = VOUT(MIN) = 200mV)
固定輸出電壓: 1.2V、1.5V、1.8V
采用低 ESR、陶瓷輸出電容器 (最小值為 10μF) 時可保持穩定
0.05% 典型負載調整率 (從 1mA 至 1A)
靜態電流：400μA (典型值)
停機模式中的典型靜態電流為 7.5μA
電流限制保護
反向電池保護 (無反向電流)
具遲滯的熱限制
16 引腳 (5mm x 3mm) DFN 封裝和 MSOP 封裝
典型應用
封裝及引腳
DFN-16, MS-16
應用
高效率線性穩壓器
電池供電型系統
邏輯電源
用于開關電源的后置穩壓器
無線調制解調器
FPGA 內核電源
