大電流低壓差可調線性穩壓器LT1083介紹

大電流低壓差正可調穩壓器LT1083介紹

功能描述

LT1083 系列正可調穩壓器專為以高于現有器件的效率來提供 7.5A、5A 和 3A 輸出電流而設計。所有內部電路均為能夠在低至 1V 的輸入至輸出差分電壓條件下運作而設計，并且把壓差電壓作為負載電流的一個函數擬訂了全面的規格。壓差在最大輸出電流條件下保證為 1.5V (最大值)，并在較低負載電流時有所減小。片內修整把輸出電壓準確度調節至 1%。對電流限值也進行了修整，從而最大限度地減小了過載條件下穩壓器和電源電路上承受的應力。

LT1083/LT1084/LT1085 器件的引腳與老式三端穩壓器兼容。在這些新型器件上需要布設一個 10μF 輸出電容器；然而，在大多數穩壓器設計中通常已包括該電容器。

與 PNP 穩壓器 (它有多達 10% 的輸出電流作為靜態電流而消耗掉了) 的不同，LT1083 的靜態電流將流入負載，從而提升了效率。

LT1083特點

1). 三端可調

2). 輸出電流：3A、5A 或 7.5A

3). 可在低至 1V 的壓差條件下運作

4). 在多種電流水平條件下提供保證的壓差

5). 電壓調整率：0.015%

6). 負載調整率：0.01%

7). 進行了全面的熱限制功能測試

8). 可提供固定版本

9). 提供 3 引腳塑料 TO-220、TO-3P 和 DD 封裝

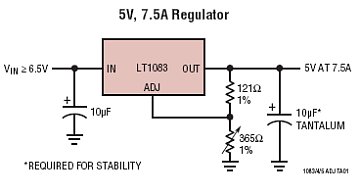

LT1083典型應用電路

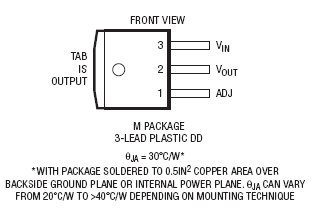

封裝

T-3,TO3-P

應用

1). 高效率線性穩壓器

2). 用于開關電源的后置穩壓器

3). 恒定電流穩壓器

4). 電池充電器



器件型號

器件型號	輸出電流 *
LT1083	7.5A
LT1084	5.0A
LT1085	3.0A

* 對于一個 1.5A 的低壓差穩壓器，請參考 LT1086 數據表。
