USB轉串口芯片CP2102／CP2103應用電路介紹
USB轉串口芯片CP2102／CP2103應用電路介紹

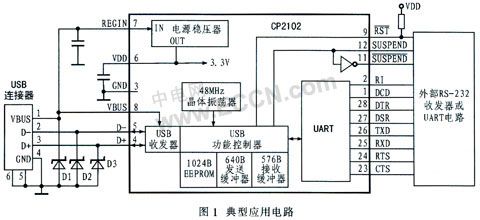

　　Silicon Laboratories公司推出的USB接口與RS232接口轉換器CP2102／CP2103是一款高度集成的USB-UART橋接器，提供一個使用最小化元件和PCB空間來實現RS232轉換USB的簡便解決方案。如圖1所示，CP2102／CP2103包含了一個USB功能控制器、USB收發器、振蕩器和帶有全部調制解調器控制信號的異步串行數據總線(UART)，采用5 mm×5 mm MLP-28的封裝。

　　

　　CP2102／CP2103作為USB／RS232雙向轉換器，一方面可以從豐機接收USB數據并將其轉換為RS232信息流格式發送給外設；另一方面可從RS232外設接收數據轉換為USB數據格式傳送至主機，其中包括控制和握手信號。

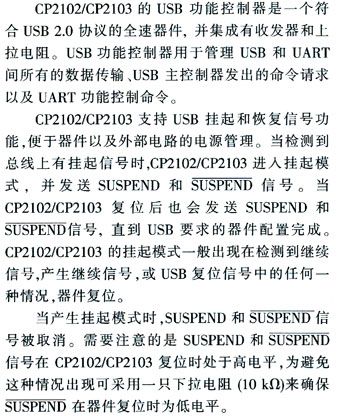

　　2.1 USB功能控制器和收發器

　　

　　2.2 異步串行數據總線(UART)接口

　　CP2102／CP2103UART接口包括TX (發送)和RX(接收)數據信號以及RTS、CTS、DSR、DTR、DCD和RI控制信號。UART支持RTS／CTS、DSR／DTR和X-On／X-Off握手。

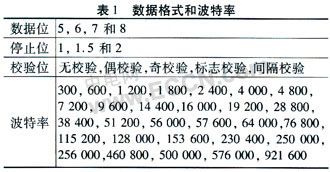

　　通過編程設置UART，支持各種數據格式和波特率。在PC機的COM端口編程設置UART的數據格式和波特率。表1為其數據格式和波特率。

　　

　　2.3 內部EEPROM

　　CP2102／CP2103內部集成有1個EEPROM，用于存儲由設備制造商定義的USB供應商ID、產品ID、產品說明、電源參數、器件版本號和器件序列號等信息。USB配置數據的定義是可選的。如果EEPROM沒有被OEM的數據占用，則采用表1所示的默認配置數據。注意，對于可能使用多個基于CP2102／CP2103連接到同一PC機的OEM應用來說，則需要專用的序列號。

　　內部EEPROM是通過USB編程設置的，允許OEM的USB配置數據和序列號可以在出廠和測試時直接寫入系統板上的CP2102／CP2103。Cygnal提供了一個專門為CP2102／CP2103的內部EEP-ROM編程設置工具，同時還提供免費的驅動Windows DLL格式的程序庫。這個程序庫可將。EEP-ROM編程步驟集成到OEM在制造中進行流水線式測試和序列號的管理的自定義軟件中。EEP-ROM的寫壽命的典型值為100 000次，數據保持時間為100年。為了防止更改USB描述符，應將其鎖定。

　　2.4 其他功能

　　CP2103除上述功能外也可實現RS485接口與USB接口轉換功能，CP2103支持4個可按照控制信息定義的GPIO引腳。

　　3 典型應用電路

　　3.1 硬件電路設計

　　原設備的RS232接口僅用TXD／RXD 2個引腳信號和地3條線。單片機8031與RS232接口間的電平驅動采用Maxim公司的MAX202CPE，而采用光電耦合器6N137實現隔離。

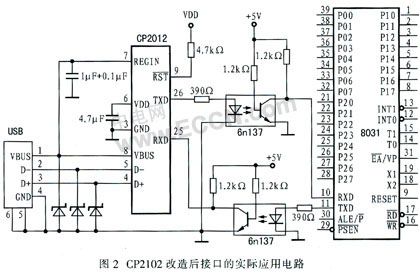

　　采用CP2102改造的接口應用電路如圖2所示。該電路已通過制板和軟硬件調試，完全可靠。串口擴展，儀需2～3只外部去耦電容器，REGIN端需加0.1μF與1.0μF并聯的去耦電容。CP2102的供電電源由計算機的USB接口提供，再連接3只保護管以便于使用。該電路僅使用CP2102的UART總線上TXD／RXD 2個引腳，其余懸空。單片機可直接識別CP2102的UART總線上信號，為確保數據收發的穩定性，避免通信過程產生干擾，采用光電耦合器隔離，并將RST采用一只4.7 kΩ電阻上拉至VDD。

　　

　　當CP2102轉換器與主機連接后，必須根據操作系統選擇相對應的虛擬串行口驅動程序。不必修改設備的應用程序，就像存取一個標準的物理串口一樣訪問該虛擬串口，端口設備會產生“CP2102USB to UART Bridge Controller(COM×)”的新端口(×隨計算機的配置而異)，此時說明驅動程序安裝成功。實質上，所有針對虛擬串口的數據通信都足以USB總線傳輸實現的，但在設備上，收發則是RS232數據。

　　3.2 軟件設計

　　計算機采用C語言的通訊控制函數，按串行口方式設置，以實現接口通訊軟件設計。單片機通訊程序如下所示。該通訊程序在波特率9 600～600調試，通訊準確可靠。

CP2102參考價格是8RMB.USB2.0標準。外圍電路為零，也就是說不用外圍電路。這點最好。
