幾款便攜式設備用模數轉換器(ADC)芯片介紹

幾款便攜式設備用模數轉換器(ADC)芯片介紹

便攜式個人醫療儀器、隨身聽（CD、MP3、MD）、手機、PDA及數碼相機等大量上市，它要求小尺寸封裝（減小PCB的面積）、低工作電壓（減少電池數）及低功耗或微功 耗（延長電池的壽命）的ADC及DAC。為滿足這些需要，各公司開發出不少適用于便攜式的新器件。這里簡單地介紹一些例子。

1. ADS1100（TI公司）

ADS1100 是一種16位、內有PGA、I2C串行接口、低噪聲的ADC。經采用SOT～23～6的小尺寸封裝、工作電壓2.7～5.5V、工作電流90μA。其他特 點有：低噪聲（<1LSB）；可編程數據速率可達240sps；I2C串行口可提供8個地址；內有VREF的精度2.048V±0.05％，漂移5 ×10-6/℃。

該ADC主要應用于便攜式儀表、手持式醫療設備、智能型發射機，也適用工業過程控制。

2. PCM1770/1771（TI公司）

PCM1770/1771 是一種低電壓、低功耗、小尺寸封裝的立體聲DAC。它最低工作電壓為1.6V，在VHP=2.4V時，功耗為9.6mW，采用小尺寸VQFN封裝 （4.2mm×4.2mm）。其他特點有：動態范圍96dB（典型值）；THD+N為0.032％（典型值）；輸出功率（16Ω）為10mW（立體聲）、 20mW（單聲道）；采樣頻率5kHz～50kHz；數字衰減：4.41kHz數字去加重、數字靜音控制、無爆破聲電路。

該DAC主要應用于便攜式播放機、手機、PDA、數碼相機、便攜式CD播放機及自動選曲機等。、

3. AD5060及AD5660（ADI公司）

AD5060 及AD5660是兩種8引腳SOT～23封裝（2.9mm×2.8mm）的DAC。與同類產品相比較，其面積約小了45％。AD5060的特點是 14～16位分辨率；INL最大值為1LSB；內有輸出緩沖放大器。AD 5660的特點是有12、14、16位分辨率；內有輸出緩沖放大器及溫漂最大值為10×10-6/℃的電壓基準。

該DAC適用于模擬輸入輸出卡、數據采集卡、測試設備及工業控制系統等。

4. MAX5521（MAXIM公司）

MAX5521 是低電壓、超低功耗、小尺寸封裝的10位電壓輸出DAC。其主要特點：最低工作電壓1.8V；工作電流僅需6μA；有關閉模式，在此模式時耗電最大值 0.18μA；小尺寸12引腳QFN封裝（4mm×4mm）；內有輸出滿幅值的緩沖器；內有可輸出8mA的基準電壓源；快速16MHz三線 SPI/QSPI/MICRWIRE兼容串行接口；帶有滯后的TTL及CMOS兼容的數字輸入；在上電時無尖脈沖輸出。

該DAC適用于各種電池供電的便攜式儀器、儀表。

這里要指出的是，器件的功耗與其功能、性能有關，要比較其功耗的大小，必須在功能、性能相似或在同樣工作電壓條件下（若以工作電流表示其功耗大小時）相比較才有意義。

AV系統中的ADC及DAC

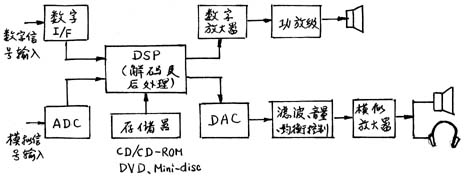

CD、 VCD、DVD及家庭影院的發展、便攜式隨身聽（MP3、MD）的普及及微型組合音響和車載音頻系統都采用高性能的數字式，ADC及DAC在現代音頻系統 中的應用如圖1所示，為滿足這些產品要求開發出許多新型ADC及DAC，其中DAC占大多數。這里介紹TI公司一些典型DAC。它們有高的分辨率（24 位）以獲得寬的動態范圍，并且有高的SNR及低的THD。有一些24位的低價DAC主要應用于數字音量控制。

1. DSD1608（TI公司）

DSD1608 是一種低價位、八通道PCM/DSD兼容型DAC。其主要特點：數據字長為16/18/20/24位（PCM），直接流（DSD）；采樣率高達 192kHz（PCM格式）/2.8224MHz（DSD格式）；八通道單端電壓輸出；系統時鐘：128/192/256/384/512/768fs （DSD）；模擬性能（Vcc=5V、PCM/DSD模式）：DYR為105dB；THD+N為0.002%；全標度輸出：4.0Vp-p；內置8倍過采 樣數字濾波器（僅PCM格式）；52引腳TQFP封裝。該DAC主要應用于通用AV播放機，超級音頻播放機。

2．PCM1738（TI公司）

PCM1738 是一種高性能立體聲DAC，采用新開發的高級段DAC架構，具有極佳的動態性能并提高對時鐘抖動的容限。主要特點：24位分辨率；采樣頻率192kHz； THD+N=0.0004%；DYR/SNR為117dB；差分電流輸出（±2.5mA）；有192kHz的8倍過采樣數字濾波器；系統時鐘： 128/192/256/384/512/768fs自動檢測；具有DF直流模式，具有DSD模式；雙3.3V電源（數字用）、5V（模擬用）；28引腳 SSOP封裝。

該DAC主要應用于AV接收機、超級音頻CD播放機、DVD播放機等。

3. PCM1753/54/55（TI公司）

PCM1753/54/55 是一種立體聲192kHz、24位DAC。其主要特點：DYR為106dB；THD+N為0.002%；4倍/8倍過采樣數字濾波器；阻帶衰減為- 50dB；陡滾降/慢滾降可選；系統時鐘12V 256/384/512/768fs自動檢測；PCM1753、PC1755為軟件控制，PCM1754為硬件控制；16引腳SSOP小外形封裝。

該DAC主要應用于AV接收機、汽車音響系統，個人音頻應用等。

4. TLV320AIC26（TI公司）

TLV320AIC26 是具有頭戴式耳機/揚聲機放大器和12位電池/溫度/輔助ADC的高性能、低功耗音頻編解器。其主要特點：立體聲音頻DAC和單聲道音頻DAC支持 48Ksps的速率；高品質97dB立體聲音頻重放；傳聲器前置放大器和硬件自動增益控制；可為8Ω負載提供330mW輸出功率，并可供立體聲頭戴耳機； 低功耗（11mW）；可編程數字音頻低音/高音/均衡/去加重處理；輸入電壓可達6V；有片上溫度和輔助輸入測量。

該器件主要應用于蜂窩電話和智能型電話、PDA、MP3播放機、數碼相機及數字?jǐn)z像機等。
