LM1893特性:

LM1893是美國國家半導體器件公司（National Semiconductor）開發的電力線載波通信集成電路，集成了發送和接收數據的全部功能，可實現串行數據的半雙工通信。只需少量的外接元件即可構成完整的電力線載波通信系統，適合于工業自動控制系統，樓宇數據或語音通信、家用電器集中控制、醫院的緊急呼叫系統、防火報警及計算機數據傳輸等應用場合。其主要功能特性如下：

●FSK抗噪聲調制技術

●可選擇噪聲濾波的脈沖發生器

●數據傳輸率達4.8kB

●正弦波載頻以降低射頻干擾

●射頻功率可增強10倍

●載波頻率可在50—300kHz之間選擇

●兼容TTL和MOS邏輯電平

●可調節電壓至功率電平

●可驅動現有的各種電力線路

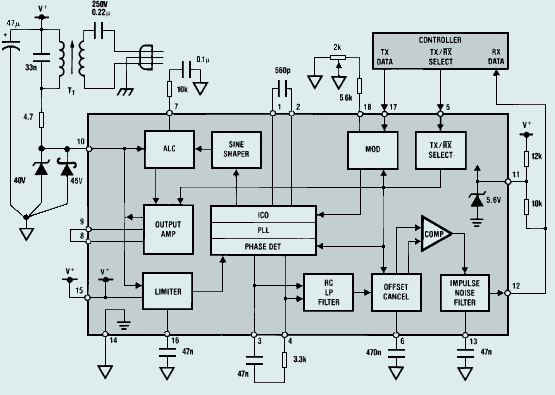

LM1893工作原理

LM1893內部集成了發送和接收兩個獨立的部分，發送部分內置了FSK調制器、正弦波發生器、電流型控制振蕩器、自動增益控制電路（ALC）及輸出功率放大器等單元電路。接收部分包含了限幅放大器、鎖相環解調器、低通濾波器、直流嵌位電路和噪聲濾波器等單元電路。TX/RX為發送或接收的控制引腳，當TX/RX為高電平時，電路處于發送工作模式，數據信號從P17輸入FSK調制器，形成開關控制電流并驅動振蕩器產生±2.2%頻偏的三角波，經正弦波整形電路輸出正弦波信號，再經功率放大后由耦合線圈傳輸到電力線路上去。ALC（自動增益控制電路）是保證電力線路負載變化時，輸出的載波電平保持在一定的電平范圍內。

當TX/RX為低電平時，電路處于接收方式，電力線路上的信號經耦合變壓器輸入：LM1893的10腳，進入限幅放大器進行放大，濾除信號中的直流分量和50Hz/100Hz的工頻信號，再由鎖相環電路解調、RC濾波電路濾除高頻分量輸出數據信號，為保持數據信號的可靠，再經比較器進行整形和噪聲濾波器濾波，最后從12腳輸出完整的數據信號。
