貼片電阻封裝尺寸及規格介紹
貼片電阻封裝尺寸及規格介紹
點擊查看相關鏈接：
貼片電阻E-192系列標準精密電阻值與代碼
貼片電阻E-96系列標準高精度電阻值與代碼
貼片電阻封裝與額定功率的關系
我們常說的貼片電阻 (SMD Resistor)叫"片式固定電阻器"(Chip Fixed Resistor)，又叫"矩形片狀電阻"(Rectangular Chip Resistors)，是由ROHM公司發明并最早推出市場的。特點是耐潮濕，耐高溫，可靠度高，外觀尺寸均勻，精確且溫度系數與阻值公差小。
封裝 有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常規系列的精度為5%，1%。阻值范圍從0.1歐姆到20M歐姆。標準阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

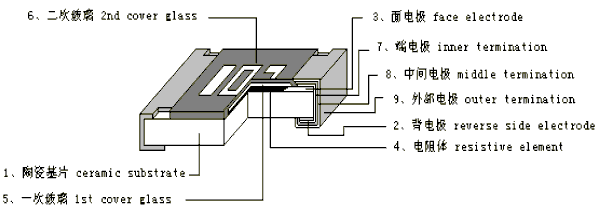

貼片電阻基本結構
貼片電阻規格、封裝、尺寸
貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。我們常說的0603封裝就是指英制代碼。另一種是米制代碼，也由4位數字表示，其單位為毫米。下表列出貼片電阻封裝英制和公制的關系及詳細的尺寸：
英制 (inch)
| 公制 (mm)
| 長(L) (mm)
| 寬(W) (mm)
| 高(t) (mm)
| a (mm)
| b (mm)
|
0201
| 0603
| 0.60±0.05
| 0.30±0.05
| 0.23±0.05
| 0.10±0.05
| 0.15±0.05
|
0402
| 1005
| 1.00±0.10
| 0.50±0.10
| 0.30±0.10
| 0.20±0.10
| 0.25±0.10
|
0603
| 1608
| 1.60±0.15
| 0.80±0.15
| 0.40±0.10
| 0.30±0.20
| 0.30±0.20
|
0805
| 2012
| 2.00±0.20
| 1.25±0.15
| 0.50±0.10
| 0.40±0.20
| 0.40±0.20
|
1206
| 3216
| 3.20±0.20
| 1.60±0.15
| 0.55±0.10
| 0.50±0.20
| 0.50±0.20
|
1210
| 3225
| 3.20±0.20
| 2.50±0.20
| 0.55±0.10
| 0.50±0.20
| 0.50±0.20
|
1812
| 4832
| 4.50±0.20
| 3.20±0.20
| 0.55±0.10
| 0.50±0.20
| 0.50±0.20
|
2010
| 5025
| 5.00±0.20
| 2.50±0.20
| 0.55±0.10
| 0.60±0.20
| 0.60±0.20
|
2512
| 6432
| 6.40±0.20
| 3.20±0.20
| 0.55±0.10
| 0.60±0.20
| 0.60±0.20
|
