ICL7107引腳圖及引腳功能介紹
ICL7107引腳圖及引腳功能介紹



V＋和V-分別為電源的正極和負極，

au-gu,aT-gT,aH-gH：分別為個位、十位、百位筆畫的驅動信號，依次接個位、十位、百位LED顯示器的相應筆畫電極。

Bck：千位筆畫驅動信號。接千位LEO顯示器的相應的筆畫電極。

PM：液晶顯示器背面公共電極的驅動端，簡稱背電極。

Oscl-OSc3 ：時鐘振蕩器的引出端，外接阻容或石英晶體組成的振蕩器。第38腳至第40腳電容量的選擇是根據下列公式來決定：

Fosl = 0.45/RC

COM ：模擬信號公共端，簡稱“模擬地”，使 用時一般與輸入信號的負端以及基準電壓的負極相連。

TEST ：測試端，該端經過500歐姆電阻接至邏輯電路的公共地，故也稱“邏輯地”或“數字地”。

VREF＋ VREF- ：基準電壓正負端。

CREF：外接基準電容端。

INT：27是一個積分電容器，必須選擇溫度系數小不致使積分器的輸入電壓產生漂移現象的元件

IN＋和IN- ：模擬量輸入端，分別接輸入信號的正端和負端。

AZ：積分器和比較器的反向輸入端，接自動調零電容CAz 。如果應用在200mV滿刻度的場合是使用0.47μF，而2V滿刻度是0.047μF。

BUF：緩沖放大器輸出端，接積分電阻Rint。其輸出級的無功電流( idling current )是100μA，而緩沖器與積分器能夠供給20μA的驅動電流，從此腳接一個Rint至積分電容器，其值在滿刻度200mV時選用47K，而2V滿刻度則使用470K。

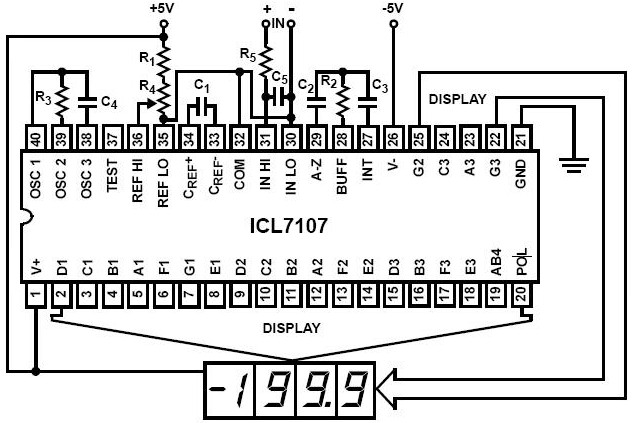

圖1 ICL7107的引腳圖及典型電路。
