小信號平方律檢波原理及基本電路介紹
小信號平方律檢波原理及基本電路介紹

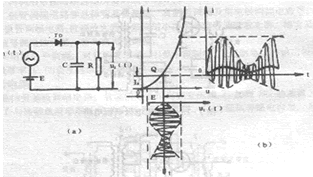

圖是小信號檢波電路。其特點是:
(1)輸入高頻信號ui(t)的幅度為幾十毫伏量級;
小信號平方律檢波原理及基本電路介紹
圖是小信號檢波電路。其特點是:
(1)輸入高頻信號ui(t)的幅度為幾十毫伏量級;
(2)選擇適當?shù)钠秒妷菏构ぷ鼽c(diǎn)Q處于伏安特性的彎曲段上[見圖5(b)],在整個高頻信號周期內均有電流通過二極管。
圖
經理論分析得該檢波器的輸出電壓u2與輸入電壓U
c成正比,平方律檢波正是由此得名,其參數如下:
(1)檢波效率K=UΩ/mUc=Ra2Uc/(1+a1R [考題輸出電壓反作用]
式中:R為檢波器負載電阻,Uc為高頻調幅波的載波幅度,a1、a2為與工作點電流有關的系數,在室溫情況下其值近似為:
a1=38Io 及 a2=0.74×10
Io (Io的單位為安培)
若檢波器的工作點電流選定為Io=20微安,R=4.7千歐, Uc=50毫伏則檢波效率為:
K=Ra2Uc/(1+a1R)=(4.7×10×0.47×10×20×10
×50×10
)/(1+38×20×10×4.7×10)=0.76
(2)非線性失真,由于二次諧波與基波相距很近,不易清除干凈,故常用二次諧波失真系數y來估計失真的大小。其值為:
y=m/4
由式可見,調幅系數m越大則y越大,失真越嚴重,一般情況下m≈30%,則y≈7.5%
(3)輸入阻抗Ri,指數波頻率為ωc的交流阻抗。從圖5(a)中可見,對ωc而言,C看作短路,所以Ri等于二極管的交流電阻rd,在室溫情況下其值為:
Ri=rd=26×10/Io
若Io=20微安,則Ri=(26×10)/20×10 =1.3千歐
小信號檢波的缺點是:輸入阻抗低,非線性失真嚴重.
