典型集成LC振蕩器E1648介紹
典型集成 LC 振蕩器E1648介紹

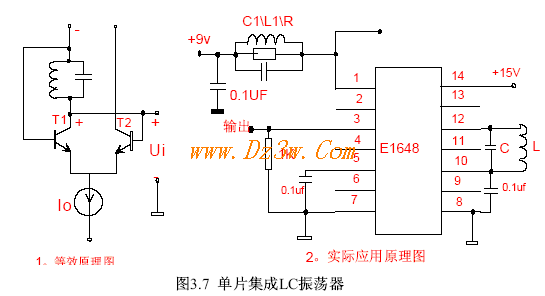

與分立器件振蕩器相比較，集成振蕩器除了頻率上限較低外，有電路一致性高、電路更加可靠、調試容易、工作穩定等優點。這里選取最常用的單片集成振蕩器 E1648 為代表，作簡單介紹。如圖 3 . 7 :



如圖 3 . 7 , E1648 內部主要由差分對振蕩電路、偏置電路和放大電路組成，它可以產生正弦振蕩信號輸出，在不同的設置下也可以產生方波輸出。上圖給出了差分對振蕩電路的等效示意圖，由電流源組成的各級偏置電路省略。

E1648 振蕩器的核心回路由恒流源 Io、三極管 Tl 、 T2 組成，它們共同組成了完整的正反饋電路：設某瞬間電路熱噪聲 Ui 加在 T2 基極的電壓極性為正，經過 Tl 、 TZ 差分放大后 Tl 集電極電位上升，它與 Ui 同相，施加于 TZ 的基極，因此形成了正反饋。 Tl 、 T2的差分輸出特性為雙曲線正切特性，起振時的振蕩電壓工作在差分放大器輸入特性的最大跨導處，很容易滿足幅度條件而振。 [由此看出在使用差分放大器時，為避免自激振蕩，應使對端輸出信號盡量與反極性輸入端隔離］振蕩器起振后，因為電路的正反饋，振蕩幅度將不斷增加，隨著振蕩幅度的增加，差分放大器的跨導不斷減小，差分放大器的放大倍數不斷減小，振蕩幅度的增加逐漸變緩慢，最后晶體管進入截止區，幅度增加到最大而穩定下來。



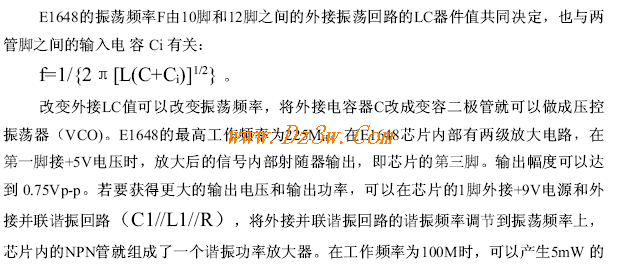

輸出功率。在芯片 5 腳外加控制電壓，使恒流源 fo 加大，差分振蕩器的振蕩幅度也增加，在外加直流電壓足夠大時，芯片將輸出方波信號。
