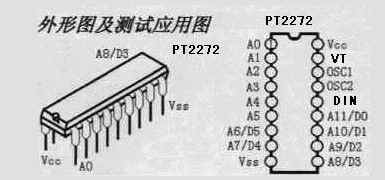

PT2272引腳圖及引腳功能介紹
PT2272引腳圖及引腳功能介紹
PT2272引腳圖及引腳功能介紹
名稱
| 管腳
| 說 明
|
A0-A11
| 1-8、10-13
| 地址管腳,用于進行地址編碼,可置為“0”,“1”,“f”(懸空),必須與2262一致,否則不解碼
|
D0-D5
| 7-8、10-13
| 地址或數據管腳,當做為數據管腳時,只有在地址碼與2262一致,數據管腳才能輸出與2262數據端對應的高電平,否則輸出為低電平,鎖存型只有在接收到下一數據才能轉換
|
Vcc
| 18
| 電源正端（＋）
|
Vss
| 9
| 電源負端（－）
|
DIN
| 14
| 數據信號輸入端，來自接收模塊輸出端
|
OSC1
| 16
| 振蕩電阻輸入端，與OSC2所接電阻決定振蕩頻率；
|
OSC2
| 15
| 振蕩電阻振蕩器輸出端；
|
VT
| 17
| 解碼有效確認 輸出端（常低）解碼有效變成高電平（瞬態）
|
