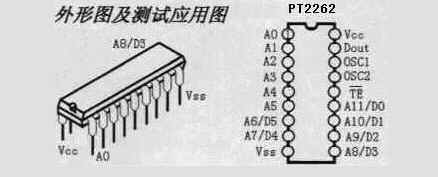

PT2262引腳圖及引腳功能介紹
PT2262引腳圖及引腳功能介紹
PT2262引腳圖及引腳功能介紹
名稱
| 管腳
| 說 明
|
A0-A11
| 1-8、10-13
| 地址管腳,用于進行地址編碼,可置為“0”,“1”,“f”(懸空),
|
D0-D5
| 7-8、10-13
| 數據輸入端，有一個為“1”即有編碼發出，內部下拉
|
Vcc
| 18
| 電源正端（＋）
|
Vss
| 9
| 電源負端（－）
|
TE
| 14
| 編碼啟動端，用于多數據的編碼發射，低電平有效；
|
OSC1
| 16
| 振蕩電阻輸入端，與OSC2所接電阻決定振蕩頻率；
|
OSC2
| 15
| 振蕩電阻振蕩器輸出端；
|
Dout
| 17
| 編碼輸出端（正常時為低電平）
|
