HI-FI功放芯片TDA7294介紹
HI-FI功放芯片TDA7294介紹

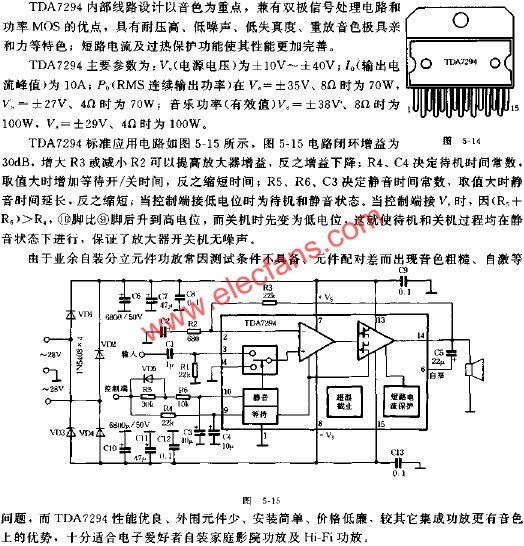

TDA7294廣泛用于HI-FI領域，如家庭影院、有源音箱。該器件為15腳封裝，外形如圖5-14所示。
HI-FI功放芯片TDA7294介紹
TDA7294廣泛用于HI-FI領域，如家庭影院、有源音箱。該器件為15腳封裝，外形如圖5-14所示。
TDA7294引腳介紹
各端腳作用如下：
1、腳為自舉端；
2、腳為反相輸入端；
3、腳為正相輸入端；
4、腳接地；
5、11、12腳為空腳；
6、腳為自舉端；
7、腳為+VO（信號處理部分）；
8、腳為-V5（信號處理部分）；
9、腳為待機端；
10、腳為靜音端；
13、腳為+V（末級）；
14、腳為輸出端；
15、腳為-V（末級）。
元器件選擇與安裝：
