BP2808恒流LED驅動芯片介紹
BP2808恒流LED驅動芯片介紹
BP2808恒流LED驅動芯片介紹
BP2808 是一款驅動LED 的恒流控制芯片,工作范 圍從30V 到450V,占空比從0-100%.支持交流 85V-265V 輸入,主要應用于非隔離的LED 驅動系統。
BP2808 采用專利技術的恒流控制方法,使得 LED 電流從交流85V-265V 范圍內變化小于±5%。
BP2808 采用專利技術的系統結構,使得系統18W 的LED 日光燈方案中,在交流85V-265V 范 圍內系統效率高于90%.在交流85V-265V 范圍內, BP2808 可以驅動從3W 到36W 的LED 陣列,廣泛應 用于E14 / E27 / PAR30 / PAR38 / GU10 等燈杯 和LED 日光燈。
BP2808 具有多重LED 保護功能包括LED 開路保護、 LED 短路保護、過溫保護.在系統故障出現的時候, 電源系統進入保護狀態,直到故障解除,系統又 重新進入正常工作模式。
BP2808 采用SOP8 封裝。
應用
LED日光燈
E14/PAR30/PAR38/GU10/E27 LED射燈
LED投射燈
LED信號燈
LED景觀燈
特點
1>工作范圍30V到450V直流電壓輸入,支持交流85V-265V輸入
2>占空比從0-100%
3>輸出電流高達700MA,±5%的輸出電流精度
4>高達93%的效率
5>LED短路保護
6>LED開路保護
7>復用DIM引腳進行LED模擬調光和PWM調光
8>輸出可調的恒流控制方法

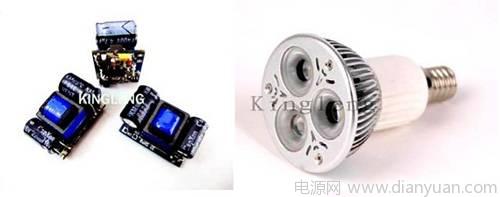

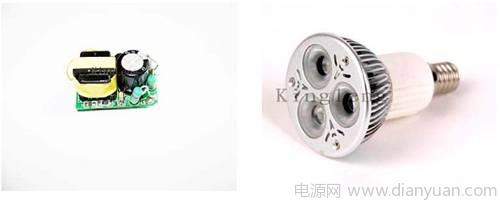

部分產品DEMO及產品實物
