單電源低噪聲JFET精密放大器AD8626介紹
單電源低噪聲JFET精密放大器AD8626介紹
AD862x是一款精密JFET輸入放大器，具有真單電源供電、低功耗和軌到軌輸出等特性。當容性負載超過500 pF時，輸出仍能保持穩定；每個放大器的電源電流小于630 µA。AD862x的具體應用包括：光電二極管跨導放大，ATE基準電平驅動器，電池管理，線路供電和便攜式儀器儀表，以及包括汽車傳感器在內的遠程傳感器信號調理。
AD862x具有近似軌到軌輸入與軌到軌輸出擺幅能力，因而可以在單電源系統中緩沖CMOS、DAC、ASIC及其它寬輸出擺幅器件。
5 MHz帶寬和低失調特性則特別適合精密濾波器。
AD862x的額定溫度范圍為-40°C至+85°C擴展工業溫度范圍。AD8627提供5引腳SC70和8引腳SOIC表面貼裝兩種封裝。SC70封裝器件僅提供卷帶和卷盤形式。AD8626提供MSOP封裝。
單電源低噪聲JFET精密放大器AD8626介紹
AD862x是一款精密JFET輸入放大器，具有真單電源供電、低功耗和軌到軌輸出等特性。當容性負載超過500 pF時，輸出仍能保持穩定；每個放大器的電源電流小于630 µA。AD862x的具體應用包括：光電二極管跨導放大，ATE基準電平驅動器，電池管理，線路供電和便攜式儀器儀表，以及包括汽車傳感器在內的遠程傳感器信號調理。
AD862x具有近似軌到軌輸入與軌到軌輸出擺幅能力，因而可以在單電源系統中緩沖CMOS、DAC、ASIC及其它寬輸出擺幅器件。
5 MHz帶寬和低失調特性則特別適合精密濾波器。
AD862x的額定溫度范圍為-40°C至+85°C擴展工業溫度范圍。AD8627提供5引腳SC70和8引腳SOIC表面貼裝兩種封裝。SC70封裝器件僅提供卷帶和卷盤形式。AD8626提供MSOP封裝。
AD8626特性
SC70封裝
極低IB：1 pA(最大值)
單電源供電：5 V至26 V
雙電源供電： ±2.5 V至 ±13 V
軌到軌輸出
低電源電流：每個放大器630 µA(典型值)
低失調電壓：500 µV(最大值)
單位增益穩定
無反相

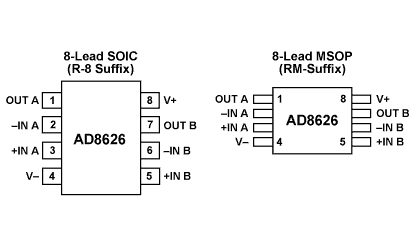

AD8626引腳圖
