紅外光電傳感器ST178參數及特點介紹
紅外光電傳感器ST178參數及特點介紹

一、特點

1．采用高發射功率紅外光電二極管和高靈敏度光電晶體管組成。

2．檢測距離可調整范圍大，4-10mm可用。

3．采用非接觸檢測方式。



二、應用范圍

1．IC卡電度表脈沖數據采樣。

2．集中抄表系統數據采集。

3．水表數據采集。

4．傳真機、碎紙機等辦公設備。

5．與本公司的方向判別電路ST288A結合使用可判別被測物的運動方向及正反轉速測量、

行程測量等。
極限參數 （Ta=25℃）

項目		符號	數值	單位
輸 入	正向電流	IF	50	mA
	反向電壓	Vr	6	V
	耗散功率	P	75	mW
輸出	集-射電壓	Vceo	25	V
	射-集電壓	Veco	6	V
	集電極功耗	Pc	50	mW
工作溫度		Topr	-20∽65	℃
儲存溫度		Tstg	-30∽75	℃

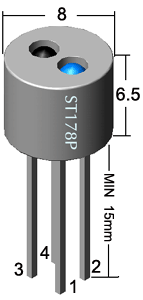

底示圖 內部電路示意
光電特性 （Ta=25℃）

項 目		符號	測試條件		最小	典型	最大	單位
輸入	正向壓降	VF	IF=20mA		-	1.25	1.5	V
	反向電流	IR	VR=3V		-	-	10	μA
輸出	集電極暗電流	Iceo	Vce=20V		-	-	1	μA
	集電極亮電流	IL	Vce=15V IF=8 mA	H1	0.30	-	-	mA
				H2	0.40	-	-	mA
				H3	0.50	-	-	mA
	飽和壓降	VCE	IF=8mA Ic=0.5 mA		-	-	0.4	V
傳輸 特性	響應時間	Tr	IF=20mA Vce=10V IRc=100Ω		-	5	-	μs
		Tf			-	5	-	μs

注：集電極亮電流IL、飽和壓降VCE、響應時間是在紅外光電傳感器前端面與亮檢測面距離8mm + - 3mm處測得，
其數值受亮檢測面的表面光潔度及平整度影響。
