DTMF收發芯片MT8888特性及應用介紹


DTMF收發芯片MT8888特性及應用介紹

摘要：MT8888芯片是MITEL公司采用CMOS工藝生產的一種低功耗、高集成度的DTMF信號收、發芯片，它可以方便地與微機接口。文中介紹了MT8888的主要功能結構及控制指令，給出了它的具體應用電路。

關鍵詞：DTMF信號 收、發器 低功耗 可編程微機控制 MT8888

1 概述

MT8888是采用CMOS工藝生產的DTMF信號收發一體集成電路，它的發送部分采用信號失真小、頻率穩定性高的開關電容式D/A變換器，可發出16種雙音多頻DTMF信號。接收部分用于完成DTMF信號的接收、分離和譯碼，并以4位并行二進制碼的方式輸出。MT8888芯片集成度高、功耗低，可調整雙音頻模式的占空比，能自動抑制撥號音和調整信號增益，還帶有標準的數據總線，可與TTL電平兼容，并可方便地進行編程控制。

2 引腳排列與功能

MT8888芯片的引腳排列如圖1所示；

各引腳的功能如下：

IN+：運放同相輸入端；

IN-：運放反相輸入端；

GS：運放輸出端；

VREF：基準電壓輸出端，電壓值為VDD/2；

Vss：接地端；

OSC1：振蕩器輸入端；

OSC2：振蕩器輸出端；

TONE：DTMF信號輸出端；

WR：寫控制端，低電平有效，與TTL兼容；

CS：片選端，低電平有效；

RSO：存儲器選擇輸入端，與TTL兼容；

RD：讀控制端，低電平有效，與TTL兼容；

IRQ/CP：中斷信號請求端；

D0～D3：數據總線，在CS=1或RD=1時，處于高阻狀態，與TTL電平兼容。

Est：初始控制輸出端；

St/GT：控制輸入/時間檢測輸出；

VDD：+5V電源端。

3 MT8888內部結構

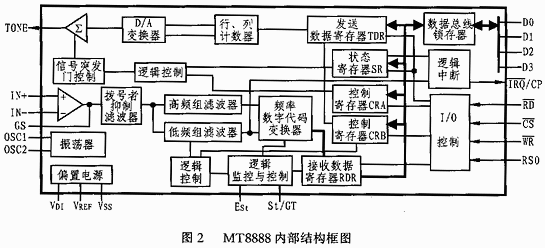

MT8888內部由收發電路、振蕩器和電源偏置電路組成。收碼電路包括信號放大、撥號音抑制濾波、輸入信號的高低頻帶通濾波、譯碼及鎖存等功能；發碼電路包括數據鎖存、行列計數D/A轉換和混頻等功能，MT8888的內部結構如圖2所示。

4 寄存器與控制

MT8888內部有兩個數據寄存器，一個是只執行讀操作的接收數據寄存器RDR；另一個是只執行寫操作的發送數據寄存器TDR。另外，MT8888中還有兩個4位的收、發控制寄存器CRA和CRB。對CRB的操作就是通過CRA中的一個特定位來操作的，因此編程中應對其進行初始化；而MT8888中的4位狀態寄存器SR則用來反映收、發信號的工作狀態。寄存器的選擇與操作由RS0及WR和RD口線來控制，控制功能如表1所列。



表1 寄存器控制功能表

RS0	WR	RD	功 能
0	0	1	寫發送數據寄存器
0	1	0	讀接收數據寄存器
1	0	1	寫控制寄存器
1	1	0	讀狀態寄存器

MT8888在發送信號時可提供在種工作模式，即DTMF械、突發模式、CP模式。這三種工作模式均可通過寄存器進行設置，各寄存器的功能見表2和表3所列。



表2 控制寄存器功能表

控制寄存器	控制位	名 稱	功 能	說 明
CRA	b0	Tout	信號音輸出控制	邏輯“1”使能信號音輸出
	b1	CP/DTMF	模式控制	邏輯“1”為CP模式，邏輯“0”為DTMF模式
	b2	IRQ	中斷使能	邏輯“1”使能中斷模式，當b0=1時，接收到DTMF信號或發送完一DTMF雙音信號，DTMF/CP引腳電平由高變低
	b3	RSEL	寄存器選擇	邏輯“1”下一次訪問寄存器CRB，訪問結構轉回寄存器CRA
CRB	b0	BURST	雙音突發模式	邏輯“0”使能雙音頻突發模式
	b1	TEST	測試模式	邏輯“1”使能測試模式，以在IRQ/CP引腳輸出延遲控制信號
	b2	S/D	單雙音產生	邏輯“0”允許產生DTMF信號，否則輸出單音頻
	b3	C/R	列/行音選擇	b2=1時，邏輯“0”使能產生行單音信號邏輯，邏輯“1”使能產生列單音信號

表3 狀態寄存器功能表

狀態位	名 稱	狀態標志置位	狀態標志清零
B0	IRQ	發生中斷;b1或b2=0	讀狀態寄存器清除
B1	發送寄存器空（突發模式）	暫停結束：準備發送表數據	讀狀態寄存器清除
B2	接收寄存器滿	接收寄存器的數據有效	讀狀態寄存器清除
B3	DTMF信號標志位	檢測不到DTMF信號時置位	檢測DTMF信號已清除

5 MT8888應用電路

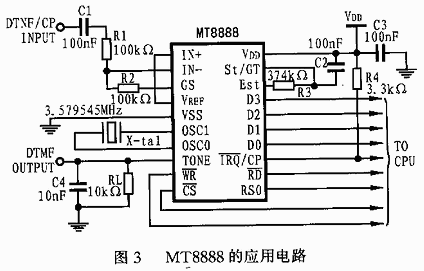

MT8888的外圍電路非常簡單，與微機接口也很方便，通過改變R2可調節輸入信號的增益。具體應用電路如圖3所示。
