【圖】AD轉換器AD7262介紹
(2023/5/26 11:00:00)
AD轉換器AD7262介紹

AD轉換器AD7262介紹





AD7262功能特點簡介



  AD7262具有高速低功耗同步采樣,最高可達1 MS/s。其內部集成的可編程放大器PGA有14種放大增益可供選擇。兩組比較器A、B和C、D用作電機控制或各種電極傳感器的運算器。其中比較器A和B具有低功耗特點,比較器C和D具有高速特點。雙通道差分輸入同時采樣和A/D轉換,輸入阻抗大于1 GΩ。單電源+5 V供電。PGA增益為2,-3 dB帶寬為1.7 MHz,信噪比SNR為73 dB;其增益為32時,信噪比為66 dB。輸入直流漏電流±0.001μA,失調漂移為2.5μV/℃。帶有串行外設接口SPI,兼容QSPI,MICROWIRE,DSP。該器件具有多種節能模式,動態匹配所需內部模塊,具有寄存器控制和引腳驅動兩種工作方式。



引腳功能



  AVcc:模擬電源輸入端,4.75~5.25 V;



  CA_CBVCC/CC_CDVCC:比較器的電源輸入端,2.7~5.25 V;



  CA_CB_GND/CC_CD_GND:比較器的地輸入端;



  VA+/VA-,VB+/VB-:A/D轉換器A和B通道的差分模擬輸入端;



  VREFA/VREFB:A/D轉換器A和B通道的基準電壓輸入輸出端;



  SCLK:串行時鐘,SPI通訊時鐘,也是A/D轉換過程的時鐘源;



  CAL:初始化內部失調校準邏輯輸入;



  PD2:節能模式選擇邏輯輸入;



  PD1:節能模式選擇邏輯輸入;



  PD0/DIN:節能模式選擇邏輯輸入,同時在寄存器控制模式下為數據輸入端;



  CS:片選輸入端;



  CA+/CA-,CB+/CB-:比較器A和B的差分輸入端;



  CC+/CC-,CD+/CD-:比較器C和D的差分輸入端;



  AGND:模擬地輸入端;



  DGND:數字地輸入端;



  COUTA~COUTD:比較器CMOS推拉輸出,使用VDRIVE時,為數字輸出端;



  DOUTA/DOUTB:A/D轉換串行數據輸出端;



  G0~G3:增益倍數邏輯輸入端,當全為低電平時,為寄存器控制工作方式;



  VDRIVE:邏輯電源輸入端,2.7~5.25 V;



  REFSEL:基準電壓選擇端,高電平使用內部基準電壓,低電平使用外部基準電壓。



內部結構

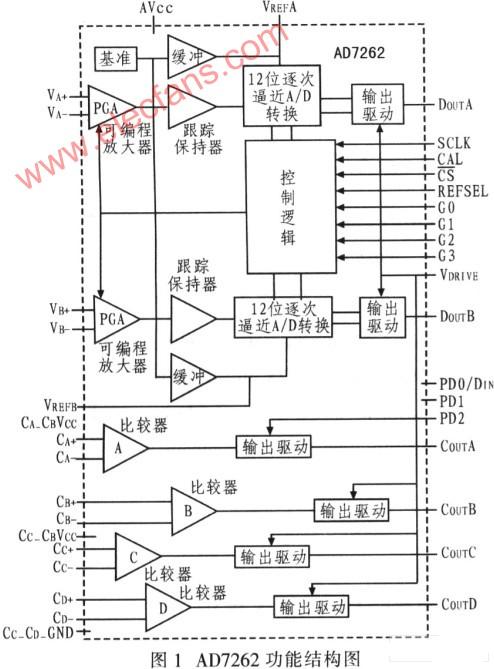

  圖1為AD7262的內部結構圖。兩路差分信號通過各自的PGA同步采樣放大后,進入跟蹤保持器,此時由控制邏輯控制2個12位的逐次逼近型A/D轉換器實現模擬數字轉換,最后由輸出驅動器分別串行驅動輸出至DOUTA和DOUTB。







  在引腳驅動方式下,G0~G3必須至少有一個高電平。外接的G0~G3決定PGA的放大倍數。PD2~PD0 3個端口電平控制其內部比較器和12位的A/D轉換器各模塊的使用或關閉。在寄存器控制方式下,PD2,PD1,G0~G3全為低電平。PD0/DIN為數據輸入端,用于寫入相關控制寄存器,動態配置放大倍數、校準和節能模式。AD7262以2的補碼輸出轉換結果。
