電容器種類及電氣規格詳細介紹

電容器種類及電氣規格詳細介紹

依照主要材質特性分為電解質電容, 電解質芯片電容, 塑料薄膜電容, 陶瓷電容, 及陶瓷芯片電容等大類別.

1. 電解質電容器種類: 依照細部材質, 形狀, 及功能特性可再區分為標準型 (>11mm高度), 迷你型 (7mm高度), 超迷你型 (5mm高度), 耐高溫型 (105℃), 低漏電型, 迷你低漏電型 (7mm高度), 雙極性型, 無極性型, 及低內阻型 (Low ESR)等.

2. 電解質芯片電容器種類: 依照細部材質, 形狀, 及功能特性可再區分為標準型芯片, 耐高溫型芯片 (105℃), 無極性型芯片, 及鉭質芯片等.

3. 塑料薄膜電容器種類: 依照細部材質, 形狀, 及功能特性可再區分為聚乙烯薄膜, 金屬化聚乙烯薄膜, 聚乙脂薄膜, 聚丙烯薄膜, 直流用金屬化聚丙烯薄膜, 及交流用金屬化聚丙烯薄膜等.

4. 陶瓷電容器種類: 依照細部材質, 形狀, 及功能特性可再區分為Class-1 (T.C. Type)溫度補償型, Class-2 (Hi-K Type)高誘電型, Class-3 (S.C. Type)半導體型 等.

5. 陶瓷芯片電容種類: 依照尺寸及額定功率特性可再區分為0402, 0603, 0805, 1206等較具普遍性.



電容器主要電氣規格指標

1. 電容量Capacitance: 一般電解電容器的電容量范圍為0.47uF-10000uF, 測試頻率為120Hz. 塑料薄膜電容器的電容量范圍為0.001uF-0.47uF, 測試頻率為1KHz. 陶瓷電容器T/C type的電容量范圍為1 pF-680pF, 測試頻率為1MHz. Hi-K type的電容量范圍為100pF-0.047uF, 測試頻率為1KHz. S/C type的電容量范圍為0.01uF-0.33uF.

2. 電容值誤差Tolerance: 一般電解電容器的電容值誤差范圍為M 即 +/-20%, 塑料薄膜電容器為J即 +/-5%或K即 +/-10%, 或M即 +/-20%三種, 陶瓷電容器T/C type為C即 +/-0.25pF (10pF以下時), 或D即 +/-0.5pF (10pF以下時), 或J或K四種. Hi-K type 及S/C type為K或M或Z即 +80/-20%三種.

3. 損失角即D值: 一般電解電容器因為內阻較大故D值較高, 其規格視電容值高低決定, 為0.1-0.24以下. 塑料薄膜電容器則D值較低, 視其材質決定為0.001-0.01以下. 陶瓷電容器視其材質決定, Hi-K type 及S/C type為0.025以下. T/C type其規格以Q值表示需高于400-1000. (Q值相當于D值的倒數)

4. 溫度系數Temperature Coefficient: 即為電容量受溫度變化改變之比例值, 一般僅適用于陶瓷電容器. T/C type其常用代號為CH或NPO 即為 +/-60ppm, UJ即為 -750+/-120ppm, SL即為 +350+/-1000ppm. Hi-K type (Z)及S/C type (Y), 其常用代號為B (5P)即為 +/-10%, E (5U)即為 +20/-55%, F (5V)即為 +30/-80%.

5. 漏電流量Leakage current: 此為電解電容器之特定規格, 一般以電容器本身額定電壓加壓3 Min后, 串接電流表測試, 其漏電流量需在0.01CV ( uF電容量值與額定電壓相乘積) 或3uA以下 (取其較大數值). 特定低漏電流量使用 (Low leakage type) 則其漏電流量需在0.002CV或0.4uA以下.

6. 沖擊電壓Surge Voltage: 一般以電容器本身額定電壓之1.3倍電壓加壓, 需工作正常無異狀.

7. 使用溫度范圍: 一般電解電容器的使用溫度范圍為 -25℃至+85℃, 特定高溫用或低漏電流量用者為 -40℃至+105℃. 塑料薄膜電容器為 -40℃至+85℃. 陶瓷電容器T/C type為-40℃至+85℃, Hi-K type 及S/C type為 -25℃至+85℃.






1. 所有被動組件中, 電容器屬于種類及規格特性最復雜的組件. 尤其為了配合不同電路及工作環境的需求差異, 即使是相同的電容量值與額定電壓值, 亦有其它不同種類及材質特性的選擇.

2. 以電解電容器為例, 由于其電容量值較大, 雖然能和塑料薄膜電容器或陶瓷電容器互相區隔.實際使用上仍有下述各種特性差異:

A. 使用溫度范圍: 需選定一般型 -25℃至+85℃或耐高溫型 -40℃至+105℃

B. 使用高度限制: 傳統A/I標準型最低高度為11mm, 迷你型為7mm, 超迷你型為5mm(相當于芯片電解電容器之高度).

C. 電容量誤差值: 較高額定電壓或電容量大于100uF時, 有一般型為 +100/-10%或 M型 +/-20%.

D. 低漏電流量特性: 用于某些特定電路, 與充放電時間常數準確性有關時. (相當于Tantalum鉭質電容特性)

E. Low ESR低內阻特性: 用于某些濾波電路, 需配合高頻脈波大電流之濾波效果.例如交換電源之濾波電路.

F. Bipolar 雙極性特性: 用于高頻脈波電路, 需配合高頻脈波大電流之通路效果.例如推動偏向線圈之水平輸出電路.

G. Non-polar無極性特性: 用于低頻高波幅之音頻信號通路, 用以避免因電容器兩端之正逆向偏壓, 造成輸出波形失真.

H. 以上為一般A/I電解電容器, 而芯片電解電容器亦同樣有標準型, 耐高溫型, 低漏電流量型 (即鉭質芯片電容), 無極性特性等分類.

3. 以陶瓷電容器為例, 其材料特性區分為3類. Class 1 T/C溫度補償型供高頻諧振電路用, Class 2 Hi-K與Class 3 S/C為濾波及信號通路用, 由于其電容量值部分類似, 且與塑料薄膜電容器亦數值接近, 需特別注意特性選用.

A. Class 1容量范圍為1 pF-680 pF, 可視高頻電路需要, 選擇CH零溫度補償型 (例如RC諧振電路, 不需補償溫度系數), UJ負溫度補償型 (例如LC諧振電路,需補償線圈正溫度系數), SL無控制溫度補償型 (例如高頻補償, 非諧振電路, 不需考慮溫度影響).

B. Class 2 Hi-K容量范圍為100 pF-0.047 uF與Class 3 S/C容量范圍為0.01 uF-0.33 uF, 兩者特性接近. 一般后者外型較小, 成本低, 但耐壓規格較低.

C. 需注意100 pF-680 pF范圍內, Class 1與 Class 2電容器之Q值相差極大, 電路上不可誤用.

4. 以塑料薄膜電容器為例, 各類不同材質特性, 可配合不同之電路應用. 其共同特性為容量不受溫度影響, 適合中低頻電路使用.

A. 聚丙烯 (代號PPN或PPS) 材質之損失角最低, 可適用于高電壓脈波電路工作. PPS材質為 1KV以上使用, PPN材質為 1KV 以下使用.

B. 金屬化聚丙烯 (代號MPPN) 材質耐電壓較高, 適用于DC高電壓或AC電源電路工作.使用于AC電源電路者, 必須符合AC電源安規驗證, 一般稱為X2電容.

C. 聚乙脂 (代號PS) 損失角低且容量較低, 高頻特性良好, 可適用于中低頻諧振電路工作.

D. 金屬化聚乙烯 (代號MPE) 容量范圍廣及無電感特性, 可適用于一般脈波電路工作. 代號MEF者, 亦為MPE類材質, 但具有Flame-retardant防火特性.

E. 聚乙烯 (代號PE分為有電感特性PEI及無電感特性PEN兩種) 其損失角較大, 但因成本較低, 可適用于一般直流或低頻電路工作.

F. 所有金屬化之塑料薄膜電容器, 均具有self-healing自行回復特性, 材質被高壓擊穿后, 只要移去高壓, 即可自行回復原有功能.

什么是安規電容 X 電容 Y電容

X,Y電容都是安規電容,火線零線間的是X電容,火線與地間的是Y電容.根據IEC 60384-14，電容器分為X電容及Y電容，

1. X電容是指跨于L-N之間的電容器，

2. Y電容是指跨于L-G/N-G之間的電容器。

(L="Line", N="Neutral", G="Ground")

安規電容安全等級

X電容底下又分為X1, X2, X3，主要差別在于:

1. X1耐高壓大于2.5 kV, 小于等于4 kV,

2. X2耐高壓小于等于2.5 kV,

3. X3耐高壓小于等于1.2 kV

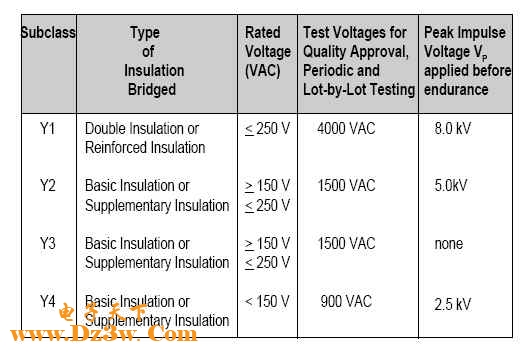

Y電容底下又分為Y1, Y2, Y3，Y4, 主要差別在于:

1. Y1耐高壓大于8 kV,

2. Y2耐高壓大于5 kV,

3. Y3耐高壓 n/a

4. Y4耐高壓大于2.5 kV

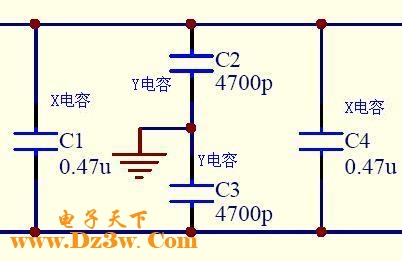

X電容Y電容在電路中的應用如下圖所示

X/Y電容長的實例如下圖所示

X電容/Y電容的作用

它們用在電源濾波器里,起到電源濾波作用,分別對共模,差模工擾起濾波作用.

使用注意事項

　　Y 電容的電容量必須受到限制，從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC性能影響的目的。GJB151規定Y電容的容量應不大于0.1uF。Y電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象，Y電容的耐壓性能對保護人身安全具有重要意義

　　再補充一點選擇應注意的地方：

　　一.抑制電源電磁干擾用電容器

　　　當在電源跨線電路中使用電容器來消除噪音時，不僅僅只有正常電壓，還必須考慮到異常的脈沖電壓（如閃電）的產生，這可能會導致電容器冒煙或者起火。所以，跨線電容器的安全標準對于在不同國家有嚴格規定，故必須使用經過安全認證的電容器。

　　二.不允許將直流電容器用作跨線電容器使用：

　　對于X2類抑制電源電磁干擾用電容器應適用于在電容器失效時不會導致*危險的場合，如電源跨線路連接，可承受2.5kV的脈沖電壓。

　　對于Y2類抑制電源電磁干擾用電容器應適用于在電容器失效時不會導致*危險的場合，用于電源跨線路連接時，能承受5kV的脈沖電壓沖擊，不致發生擊穿現象。　　

電解質電容 Electrolytic Capacitor

種類 (Mini) >=11mm 　 (Super-Mini) 7mm (Ultra-Mini) 5mm 　

額定電壓 6.3-100V 160-450V 6.3-63V 6.3-50V 　

容值范圍 (120Hz) 0.47-10000uf 0.47-220uf 0.47-470uf 0.1-220uf 　

容值誤差 (120Hz) M M M M 　

溫度范圍 -40℃--+85℃ -25℃--+85℃ -40℃--+105℃ -40℃--+105℃ 　

漏電流 (3 Min.) <=0.01 CV 或 3 uA <=0.03 CV 或 3 uA <=0.03 CV 或 3 uA <=0.01 CV 或 3 uA 　

損失角 (120Hz) <=0.08--0.22 <=0.16--0.20 <=0.1--0.24 <=0.1--0.24 　



種類 (High Temp.) >=11mm 　 (Low leakage) >=11mm (Mini / Low leakage) 7mm 　

額定電壓 6.3-100V 160-450V 6.3-63V 6.3-63V 　

容值范圍 (120Hz) 0.47-10000uf 0.47-220uf 0.47-1000uf 0.47-100uf 　

容值誤差 (120Hz) M M M M 　

溫度范圍 -40℃--+105℃ -25℃--+105℃ -40℃--+105℃ -40℃--+105℃ 　

漏電流 (3 Min.) <=0.01 CV 或 3 uA <=0.03 CV 或 3 uA <=0.002CV或0.4uA <=0.002CV或0.4uA 　

損失角 (120Hz) <=0.08--0.22 <=0.15--0.24 <=0.1--0.24 <=0.1--0.24 　



種類 (Bipolar) >=26mm (Nonpolar)>=11mm 　 (Low ESR) 　

額定電壓 25/50V 10-160V 6.3-63V 6.3-100V 160-450V

容值范圍 (120Hz) 2.2-10uf 0.47-1000uf 0.47-100uf 4.7-3300uf 3.3-330uf

容值誤差 (120Hz) M M M 　 　

溫度范圍 -40℃--+85℃ -40℃--+105℃ -40℃--+85℃ -55℃--+105℃ -40℃--+105℃

漏電流 (3 Min.) <=100uA <=0.03 CV 或 4 uA <=0.03 CV 或 3 uA 　 　

損失角 (120Hz) <=0.05 <=0.15-0.25 <=0.12--0.24 　 　

Ripple Current 6-8 Amp 　 　 　 　



電解質芯片電容 Electrolytic Chip Capacitor 　

種類 Electrolytic (General) Electrolytic (Hi-Temp.) Electrolytic (Non-polar) Tantalun Chip

電容值范圍 0.1-1000uf 0.1-1000uf 0.1-47uf 0.1---220 uf

額定電壓范圍 6.3-100V 6.3-100V 6.3-50V 6.3---50 V

容值誤差范圍 M M M K / M

溫度范圍 -40℃--+85℃ -40℃--+105℃ -40℃--+85℃ -55℃--+125℃

漏電流 <=0.01 CV 或 3 uA <=0.01 CV 或 3 uA <=0.01 CV 或 3 uA 0.01 CV 或 5 uA

損失角 <=0.1-0.35 <=0.1-0.3 <=0.15-0.3 <=0.04-0.08



塑料薄膜電容器 Plastic Film Capacitor 金屬化聚乙烯

種類 Polyester 聚乙烯 Metallized Polyester Polystrene 聚乙脂

電容值范圍 0.001-0.47uf 0.01-10uf 100-10000pf

額定電壓范圍 50/100/200/400V 50/100/250/400/630V 50/100/125/250/500V

容值誤差范圍 J, K, M. J, K, M. G, J, K.

溫度范圍 -40℃--+85℃ -40℃--+85℃ -40℃--+85℃

損失角(1KHz) <=0.006 <=0.01 <=0.001

Withstand Voltage 200% 1 Min. 175% 3 Sec. 　

Inductive / 代號 No/Yes, PEN(Red)/PEI(Green) No / MPE (Red) No / PS

金屬化聚丙烯

種類 Polypropylene 聚丙烯 Metallized Polypropylene Metallized Polypropylene 金屬化聚丙烯

電容值范圍 0.001-0.68uf 0.01-3.3uf 0.001-0.47uf

額定電壓范圍 50/100/250/400/630/1000V 100/250/400/630V 250/275VAC

容值誤差范圍 J, K, M. G, J, K. K(>0.01uf), M(<0.01uf)

溫度范圍 -40℃--+85℃ -40℃--+85℃ -40℃--+85℃

損失角(1KHz) <=0.0008 <=0.001 <=0.001

Withstand Voltage 250 % Rated Voltage DC 2000V / 1Sec. DC 2000V / 1Sec.

Inductive / 代號 No, PPN / PPS (Hi-Voltage) No / MP No / MPX (X2 Cap.)Across the line cap.



陶瓷芯片電容 (MLCC)Multi-layer Ceramic Chip 　 　

型號 0402 0603 0805 1206

尺寸 inch 0.04L*0.02W 0.06L*0.03W 0.08L*0.05W 0.12L*0.06W

額定電壓 16/25/50V 10/16/25/50V 10/16/25/50V 25/50/100/200/500V



溫度系數 COG (NPO) X7R Y5V

容值范圍 <=220pf 　 　

溫度范圍 -55℃--+125℃ -55℃--+125℃ -30℃--+85℃

容值誤差 F 或 G 或 J 或 K J 或 K 或 M +80/-20% 或 M

D值 (1KHz) <=0.0015 <=0.025 <=0.05



陶瓷電容 Ceramic Disc Chip

Class-1 (T.C. Type) CH (NPO+/_ 60) UJ (-750+/_120) SL (+350/_1000)

容值范圍 <=680pf <=680pf <=680pf

溫度范圍 -55℃--+85℃ -55℃--+85℃ -40℃--+85℃

容值誤差 C/D/J/K C/D/J/K C/D/J/K

Q值 (1MHz) <=30pf Q>=400+20C <=30pf Q>=400+20C <=30pf Q>=400+20C

　 >30pf Q>1000 >30pf Q>1000 >30pf Q>1000

Class-2 (Hi-K Type) B(Y5P) +/_10% E(Z5U) +20/-55% F(Z5V) +30/-80%

容值范圍 100pf-0.047uf 100pf-0.047uf 100pf-0.047uf

溫度范圍 -25℃--+85℃ +10℃--+85℃ +10℃--+85℃

容值誤差 K M +80/-20%

額定電壓 50/63/100/500/630/1KV 　 　

D值 (1KHz) <=0.025 <=0.025 <=0.05

Class-3 (S.C. Type) B(Y5P) +/_10% E(Y5U) +20/-55% F(Y5V) +30/-80%

容值范圍 0.01uf-0.33uf 0.01uf-0.33uf 0.01uf-0.33uf

溫度范圍 -25℃--+85℃ -25℃--+85℃ -25℃--+85℃

容值誤差 K M +80/-20%

額定電壓 16/25/50/63V 　 　

D值 (1KHz) <=0.025 <=0.025 <=0.05
