負反饋放大器介紹
負反饋放大器介紹

反饋是指將控制系統的輸出量通過特定的途徑返回到系統輸入端，與原始輸入量疊加，對系統的凈輸入量產生影響的過程。從反饋的作用來分 ，反饋有正反饋、負反饋兩種。正反饋，（也可以稱為再生），在控制系統中使用不多，它是產生自激振蕩的必要條件。負反饋，（也可以稱 為衰減反饋）雖然會犧牲系統一定程度的控制增益，卻可以穩定控制回路的諸多性能，用途比較廣泛。在傳輸產品中的光信號處理端的光功率 控制、波長控制、溫度控制等部分，都使用了負反饋控制回路，下邊將對負反饋放大器的穩定條件作簡單分析。

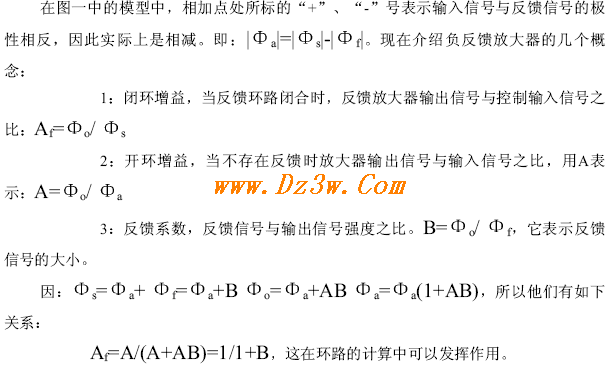

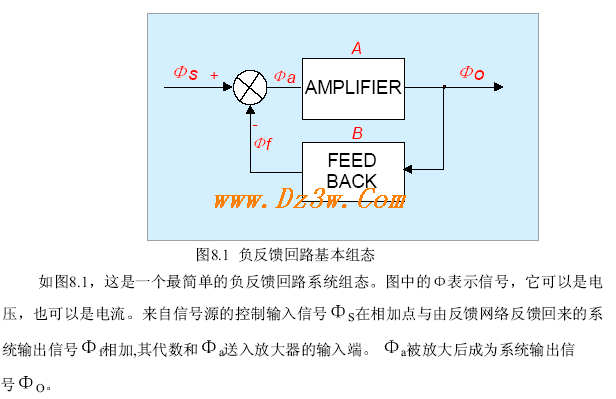

可見，信號經基本放大器、反饋網絡，又一次到輸入點相加，組成了一個閉合環路。這里我們稱這個環路為反饋環。只有一個環路關系的反饋 叫做單環反饋。如果信號的傳輸只按照圖中的箭頭方向進行，即從輸入端到輸出端的正向信號只通過放大器實現，而不通過反饋網絡；從輸出 端到輸入端的反饋信號只通過反饋網絡而不通過放大器，且反饋網絡對放大器而言沒有負載作用。這樣的反饋環路可以稱為理想反饋環。但實 際應用中的反饋環路是不可能處于理想狀態的，放大器內部的微小泄露反饋、回路間弱藕合等等原因可以破壞理想狀態。

但這些非理想因素往往比設計值小很多，以及他們往往可以等價折算到理想模型中去，實際的反饋放大器都可以等效成理想反饋環，這對于分 析計算來說會比較方便。實際中的反饋放大器的反饋途徑可能不止一個，但都可以用數學方法來化簡成單環模型去計算，下邊只介紹單環負反 饋回路。

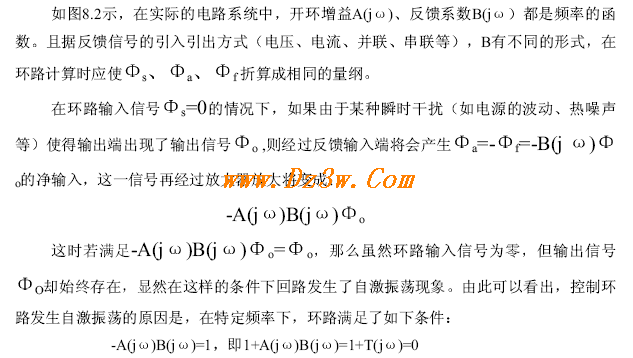

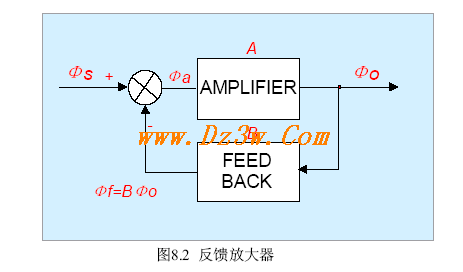

穩定性條件請看圖8.2:

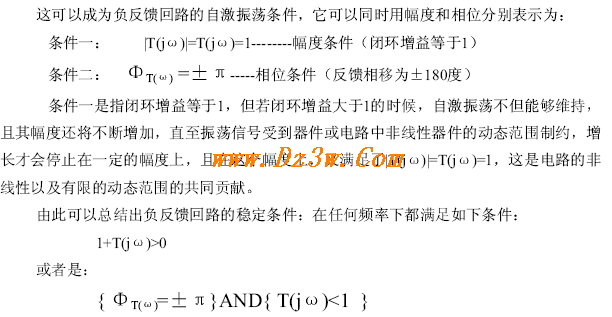

不難斷定：如果T(jw）只有一個極點，則環路不可能發生自激，因為一個極點只能提供最大90度的相移，永遠無法滿足相位條件。若T(jw)有

兩個以上極點，那么相移有可能達到180度或180度以上，若同時滿足幅度條件，即閉環增益大于等于一，那么環路就有自激的機會。若環

路中的極點個數越多，則發生自激振蕩的可能越大。
