光接收器件介紹
光接收器件介紹
光接收器件即光檢測器，作用是將光纖輸出的光信號轉換為電信號。對光檢測器要求：
①在工作波長范圍光電轉換效率高；
②檢測過程引入的附加噪聲盡可能小；
③響度速度快、線性好、頻帶寬；
④高可靠性，長壽命，尺寸與光纖直徑相配，工作電壓低。
常見的光檢測器有PIN光電二極管和雪崩光電二極管APD(avalanchephotodiode）以及由二者為核心派生出來的組件。
1.PIN光電二極管

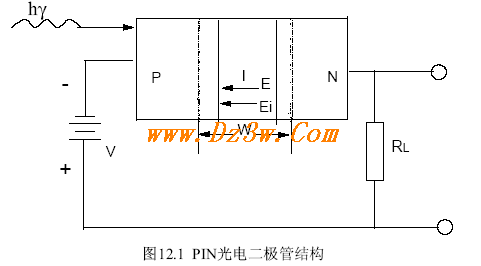

PIN光電二極管是在PN結的P型層和N型層之間夾了一層本征半導體semiconductor)，形成P-I-N結構而得名，如圖12.1所示：

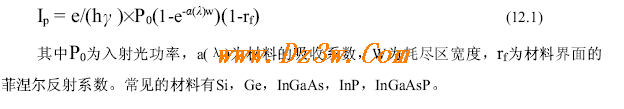

如圖12.1所示，處于反偏狀態的器件，電源在PN結形成的電場E與內建電場Ei同方向，使耗盡區加寬。當光波注入時，能在較寬的范圍內激發出載流子，由于i區有電場，光生載流子以較快的漂移速度向電極移動，形成外部電流：

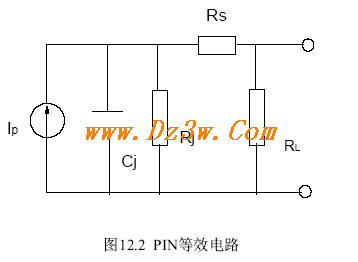

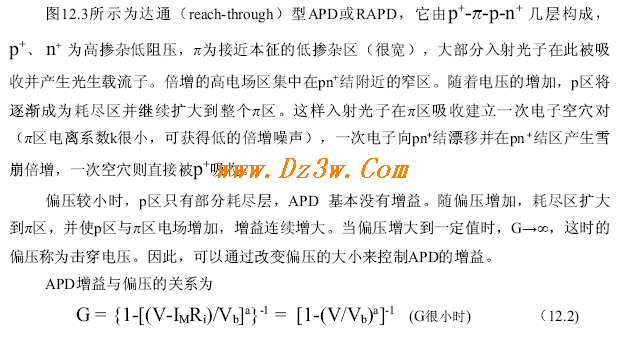

2 APD雪崩二極管

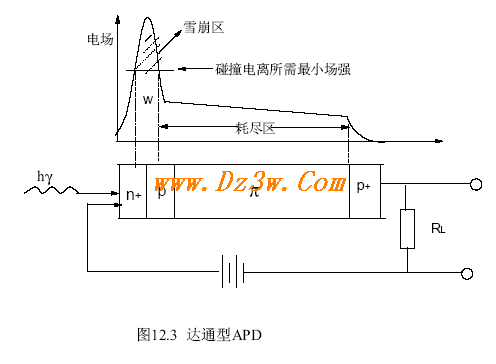

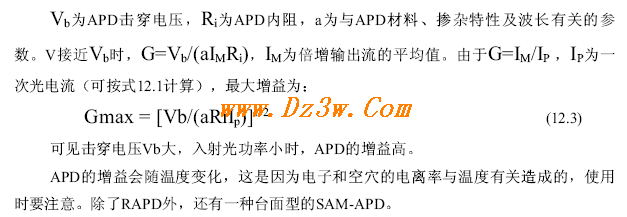

當耗盡區中的場強達到足夠大（~3*1O^5V/cm）時，光生載流子將被加速到很高的速度，在運動過程中與晶格中的原子碰撞時會使之電離，產生額外的電子空穴對。這些新生電子和空穴也被加速，發生新的碰撞和電離，產生更多的電子一空穴對。這個物理過程稱為雪崩效應，它倍增 了一次光電流，使之得到放大。由于倍增過程是隨機產生的，倍增增益就取統計平均值。＜g>=G。倍增增益與許多因素有關，如載流子電
離系數，雪崩區的寬度以及反向偏壓的高低等。
3. PIN-FET(PIN-TIA)

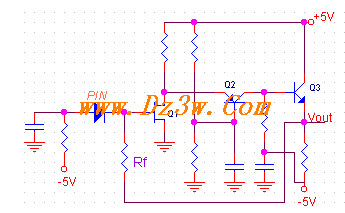

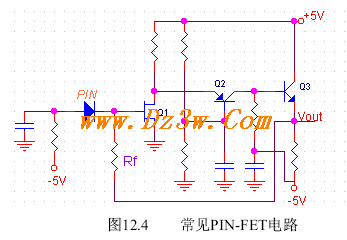

單個光電二極管作為接收器件使用常常很難實現高靈敏度，在要求高的場合經常將其與前端放大器集成在一個單片電路上并用金屬屏蔽體密封。在高阻抗設計中，由于場效應管FET輸入阻抗高，常被選為前端晶體管，與PIN管構成所謂的PIN-FET器件。圖12.4是一種常見PIN-FET組件電路，其中Rf引入了電壓并聯負反饋--這是跨阻放大器所需要的。
圖12.4常見PIN-FET電路

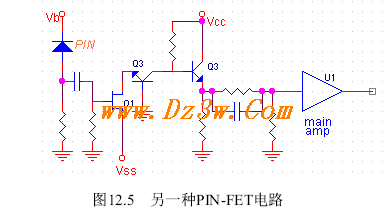

圖12.5所示的另一種電路沒有負反饋。兩種電路都使用了共源一共基結構，提供足夠的放大器帶寬。輸出級采用射級跟隨器，提高帶負載能力。
與輸入級不采用FET時，相應的組件就稱為PIN-TIA(Trans-impedanceAlllplifier）。有一些廠家提供單獨的TIA放大器，則必須配單獨的PIN管使用，在電路設計時要考慮如何抗干擾。
4 .APD-FET(APD-TIA)

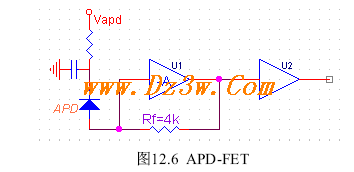

APD-FET和PIN-FET類似，只不過APD所需偏置電壓較高，所以一般不宜采用圖12.4那樣的電路，宜采用圖12.6那樣的電路，或者帶反饋的如LaserITon公司的QDAx-500，如圖12.6所示。在深度負反饋（電壓并聯）條件下，放大器Ul的增益即為反饋電阻值4kQ。
APD-TIA的應用與PIN-TIA應用類似，由于APD的擊穿電壓會隨溫度而變化，在實際應用中對APD的偏壓要進行溫度補償，多數APD組件都集成了溫敏元件以便進行補償。
光接收器件介紹
光接收器件即光檢測器，作用是將光纖輸出的光信號轉換為電信號。對光檢測器要求：
①在工作波長范圍光電轉換效率高；
②檢測過程引入的附加噪聲盡可能小；
③響度速度快、線性好、頻帶寬；
④高可靠性，長壽命，尺寸與光纖直徑相配，工作電壓低。
常見的光檢測器有PIN光電二極管和雪崩光電二極管APD(avalanchephotodiode）以及由二者為核心派生出來的組件。
1.PIN光電二極管
PIN光電二極管是在PN結的P型層和N型層之間夾了一層本征半導體semiconductor)，形成P-I-N結構而得名，如圖12.1所示：
如圖12.1所示，處于反偏狀態的器件，電源在PN結形成的電場E與內建電場Ei同方向，使耗盡區加寬。當光波注入時，能在較寬的范圍內激發出載流子，由于i區有電場，光生載流子以較快的漂移速度向電極移動，形成外部電流：
2 APD雪崩二極管
當耗盡區中的場強達到足夠大（~3*1O^5V/cm）時，光生載流子將被加速到很高的速度，在運動過程中與晶格中的原子碰撞時會使之電離，產生額外的電子空穴對。這些新生電子和空穴也被加速，發生新的碰撞和電離，產生更多的電子一空穴對。這個物理過程稱為雪崩效應，它倍增 了一次光電流，使之得到放大。由于倍增過程是隨機產生的，倍增增益就取統計平均值。＜g>=G。倍增增益與許多因素有關，如載流子電
離系數，雪崩區的寬度以及反向偏壓的高低等。
3. PIN-FET(PIN-TIA)
單個光電二極管作為接收器件使用常常很難實現高靈敏度，在要求高的場合經常將其與前端放大器集成在一個單片電路上并用金屬屏蔽體密封。在高阻抗設計中，由于場效應管FET輸入阻抗高，常被選為前端晶體管，與PIN管構成所謂的PIN-FET器件。圖12.4是一種常見PIN-FET組件電路，其中Rf引入了電壓并聯負反饋--這是跨阻放大器所需要的。
圖12.4常見PIN-FET電路
圖12.5所示的另一種電路沒有負反饋。兩種電路都使用了共源一共基結構，提供足夠的放大器帶寬。輸出級采用射級跟隨器，提高帶負載能力。
與輸入級不采用FET時，相應的組件就稱為PIN-TIA(Trans-impedanceAlllplifier）。有一些廠家提供單獨的TIA放大器，則必須配單獨的PIN管使用，在電路設計時要考慮如何抗干擾。
4 .APD-FET(APD-TIA)
APD-FET和PIN-FET類似，只不過APD所需偏置電壓較高，所以一般不宜采用圖12.4那樣的電路，宜采用圖12.6那樣的電路，或者帶反饋的如LaserITon公司的QDAx-500，如圖12.6所示。在深度負反饋（電壓并聯）條件下，放大器Ul的增益即為反饋電阻值4kQ。
APD-TIA的應用與PIN-TIA應用類似，由于APD的擊穿電壓會隨溫度而變化，在實際應用中對APD的偏壓要進行溫度補償，多數APD組件都集成了溫敏元件以便進行補償。
