文氏電橋振蕩器電路及原理介紹
文氏電橋振蕩器電路及原理介紹

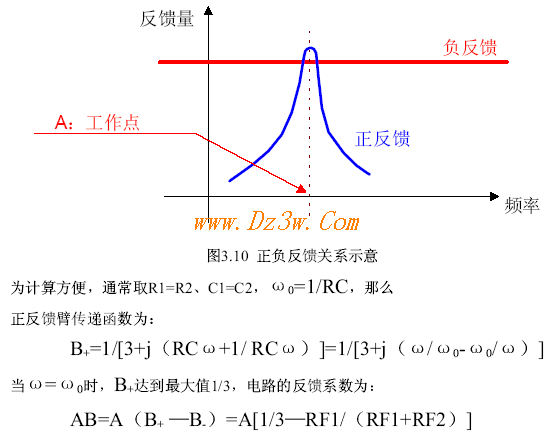

文氏電橋振蕩器的原理簡單說來是：正反饋臂 Rl,R2,Cl,C2 是帶通網絡，增益與信號頻率相關，負反饋臂RFI,RF2 是全通網絡，增益為常數。正反饋具有帶通特性，若將參數計算成使得正反饋網絡在幅頻峰值點的幅度大于負反饋網絡，那么電路就會形成振蕩了。正反饋網絡與負反饋網絡的關系示意如圖 3 . 10 :





因振蕩器的幅度條件是 AB>=1，那么要求：

B_=RF1/(RF1+RF2)<=1/3-1/A

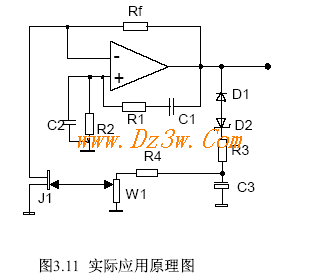

因運算放大器的開環放大倍數 A 是一個很大的數值，很難通過精確計算參數或手動調節來滿足上述反饋條件，但在負反饋回路上加受控于輸出幅度的非線性器件就很容易滿足了，使正負反饋幾乎相等，振蕩器將會輸出失真系數很小的正弦波。對于振蕩頻率很低的電路，要求負反饋臂的時間常數遠大于信號周期，這樣振蕩波形就不會影響負反饋臂的非線性器件了。實際應用中通常采用 JFET 替代電橋中的 RF1 ，使 JFET 的漏源電阻受控于振蕩器的輸出幅度就可以實現輸出良好的振蕩。為使輸出波形良好，要求負反饋臂的時間常數遠遠大于振蕩周期。圖 3.11是實際應用原理圖：

實用文氏電橋振蕩器

例圖如上圖，在負反饋臂中，以一P溝道J-FET ，替代負反饋臂下端電阻。 Jl 的漏源等效電阻由柵地之間的反向電壓控制。圖中的 Dl 用作輸出信號的峰值檢波，穩壓管 D2 決定了振蕩器輸出幅度。該電路可以輸出波形良好的正弦波。
