常見低電平調幅電路及原理介紹

1）開關型二極管平衡調幅電路圖

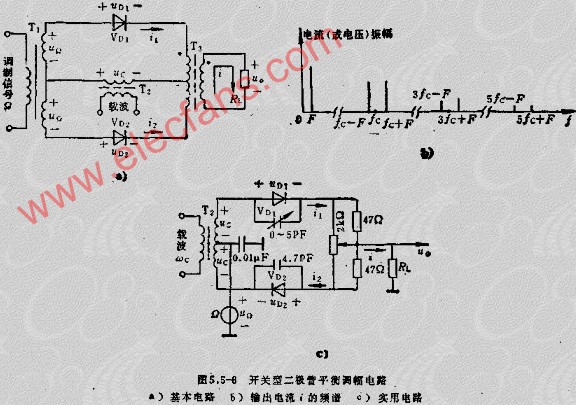

圖5.5-6A是二極管平衡調幅電路的基本電路，它是按類似推挽電路的接法以抵消載波輸出，得到DSB信號。調制信號UO（設為單音余弦UOCOSOT）由輸入變壓器T1引入，載波UC=UCCOSWCT經變壓器T2加到T1和輸出變壓器T3的中點之間。為提高調制線必，電路總工作在UC》UO（一般UC﹥10UO）的開關狀態。

根據電路所標電壓極性，可見加在二極管VD1和VD2上的電壓分別為

兩個二極管分別產生電流I1和I2，兩電流以相反方向通過T3一次偶，產生的磁場彼此抵消作用，所以輸出電流I正比于（I1-I2的交流分量，經理論分析有

式中G為二極管正向電阻和負載RL反映到T3一次的電阻相串聯的等效電導；K（WCT）稱開關函數，它在UC正半周時等于1，而在負半周時等于零，其可按富氏級數展開為

I的頻譜如釁5.5-6B所示。UO經中心頻率為FC的帶通濾波器后，可得到DSB信號。

實用電路不用抽頭的音頻變壓器和輸出變壓器，二極管VD1、VD2反接，0.01UF電容對高頻接地提供邊帶信號通路，2K電位器和兩個47歐電阻用來平衡二極管的正向特性，與二極管并聯的電容用來使二極管在反向時表現出相同的電抗。

2）開關型二極管環形調幅電路

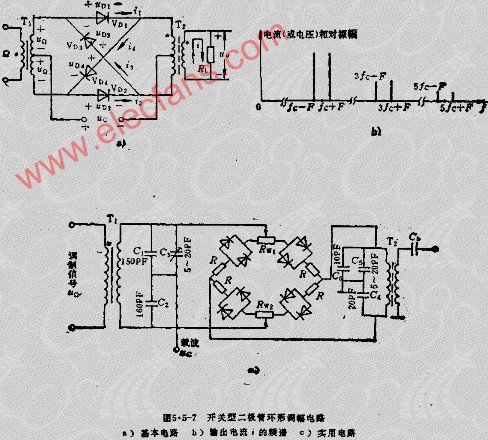

如圖5.5-7A所示，電路同樣工作于開關狀態。在UC為正半周時，VD1和VD2導通，VD3和VD4截止；在UC為負半周時，VD3和VD4導通，VD1和VD2截止。由此可見，它相當于兩個極性相反的開關型二極管平衡調幅電路。輸出總電流I正比于[（I1-I2）+（I3-I4）]的交流分量。經分析有

不難得出I的頻譜如圖5.5-7B所示。UO經中心頻率為FC的帶通濾波器后，可得DSB信號。

圖5.5-7C為環調電路的實用電路。在T1二次級和T2一次都接入平衡電容器組C1、C2、C3和C4、C5、C6。由于平衡電容器組與分布電容是并聯的，當調節可變電容C3和C5時，就可使兩端點到中心點的電容相等。采用電容分壓法，不但平衡了分布電容，而且省去了變壓器中心抽頭。

在環路中，每臂用兩個二極管并聯，使四組二極管特性更容易做到一致。與二極管串聯的固定電阻R（一般選取大于10倍的二極管正向電阻）和電位器RW1、RW2是用來平衡二極管正向電阻）和電位器RW1、RW2是用來平衡二極管正向特性的。

由于環調的輸出頻譜較平調更為純凈，而且環調輸出效率較平調高，所以，環調得到更為廣泛的應用。

3）模擬乘積平衡調幅電路

用模擬乘法器（符號見圖5.5-8A）構成產生DSB信號的平衡調幅電路是非常合適的，當乘法器UX輸入端加入載波信號UC=UCCOSWCT，UY端輸入調制信號UO=UO*COSOT，則可乘法器輸出端得到DSB信號UO即

式中K為乘法器增益系數（V-1）。

由上式可見，乘法器與帶通濾波器聯用，則可輸出SSB信號。

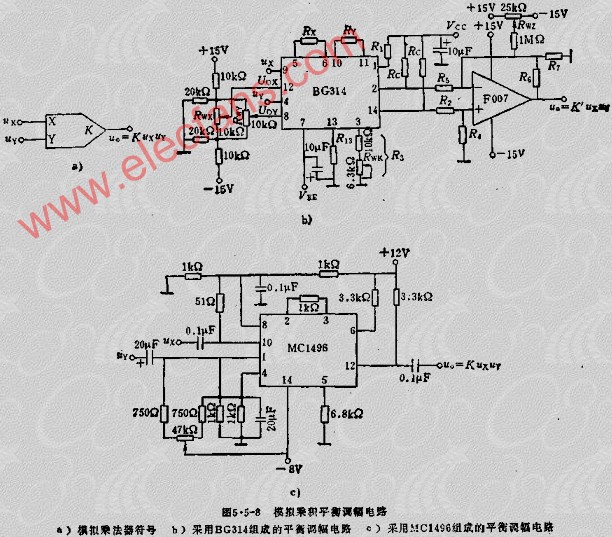

圖5.5-8B是采用BG314乘法器和運放F007組成的平衡調幅電路。UX、UY為兩個信號輸入端RWX、RWY為BG314兩輸入端失調電壓調零用電位器。調節恒流源偏置電阻RWK，可調節乘法器的增益系數K，一般K=0.1V-1。接入運放的目的，是將乘法器雙端輸出轉換成單端輸出并使電路有低輸出阻抗，從而提高電流輸出能力。RW2用于對運放調零。對于該電路，其輸出電壓UO為：UO=K1UXUY

式中K1為BG314的增益系數與運放增益的乘積（V-1）。

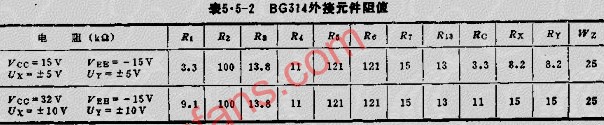

BG314外接元件阻值見表5.5-2。

圖5.5-8C為采用MC1496組成的平衡調幅電路。
