RC(阻容)波振蕩器電路及原理介紹

RC正弦波振蕩器電路及原理介紹

一般LC振蕩器適用于較高頻率。頻率較低時常用以電阻、電容為選頻網絡的RC振蕩器。RC振蕩器的工作原理同LC振蕩器一樣，都是依靠放大器的正反饋，使電路滿足振蕩的相位條件和振幅條件。常用的RC振蕩器有相移式、橋式和雙T式。

1、RC選頻網絡

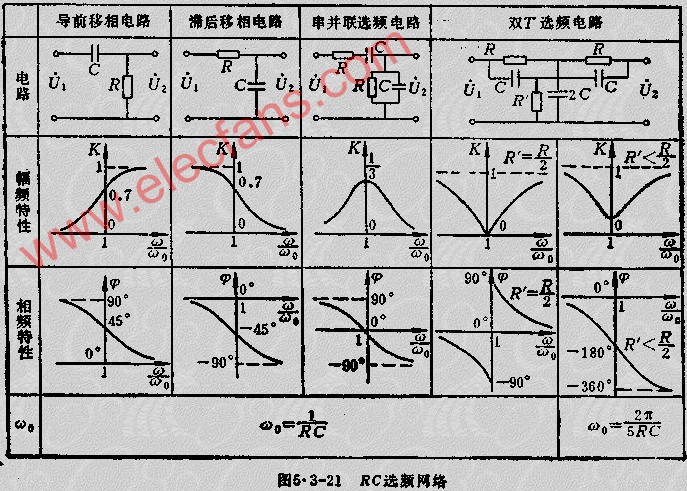

許多RC電路都可以作為RC振蕩電路的選頻網絡。常用的有導前移相網絡、滯后移相網絡、串并聯選頻網絡和雙T選頻網絡。它們的電路結構和特性見圖5.3-21。

圖中K為電路的電壓傳輸系數，是個復數，其指數形式為

2、采用晶體管的RC振蕩電路

1）RC移相振蕩器

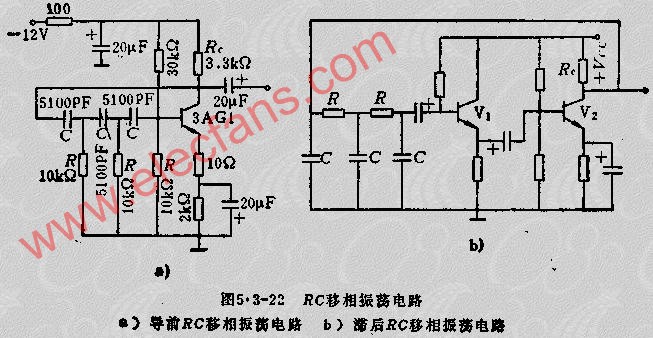

RC移相振蕩器見圖5.3-22。由圖5.3-21可知，一節RC移相電路的最大限度相移小于90度。利用RC電路做為反饋網絡和反相放大器構成振蕩器，至少需要三節RC移相電路才能滿足振蕩的相位平衡條件。

導前RC移相振蕩器和滯后RC移相振蕩器均由相反放大器和總相移180度的三節RC相電路構成。對于滯后RC移相振蕩電路，為了減小放大輸入電阻對移相電路的影響，中間加了一級射極輸出器V1作為緩沖級。

2）文氏電橋振蕩器

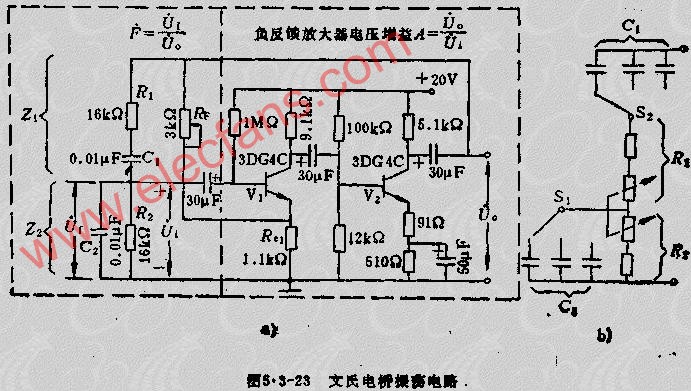

文氏電橋振蕩器如圖5.3-23所示，電路由V1、V2兩級共發RC放大器和串并聯徒步網絡（R1、C1、R2和C2組成）構成。頻率下，選頻網絡的相移為零度，若不計RC放大器本身的相移，則U0與U1同相，滿足振蕩器的相們平衡條件。圖中R1和RAT構成電壓串聯負反饋網絡，調整RP可使振蕩電路比較穩定且波形失真小。在實際應用中，常將RF換成具有負溫度系數的熱敏電阻，以自動調節電壓增益。

RC串關聯選頻網絡的Z1（R1、C1串聯阻抗）、Z2（R2、C2并聯阻抗）和負反饋回路中的RF、R01正好形成一個四臂電橋，故稱文氏電橋振蕩電路。它可以很方便地得到頻率范圍較寬且連續可調的振蕩頻率。例如在RC串并聯網絡中加接波段S，換接不同容量的電容作為粗調，在電阻中串接同軸電位器作為細調，如圖5.3-23B所示。

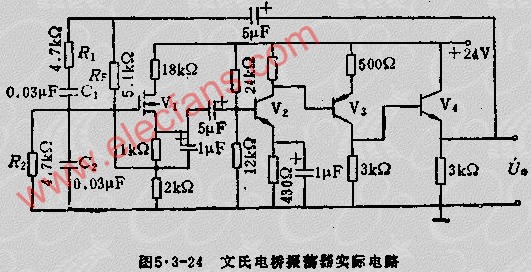

圖5.3-24是一種性能更好的文氏電橋振蕩器的實用電路。由于晶體管共發電路輸入阻抗低，輸出阻抗高，接上RC串并聯選頻網絡后影響后者的頻率特性所以在實際電路中用高輸入阻抗的場效應管V1代替晶體管接到RC網絡的輸出端將具有低輸出阻抗的射極輸出器V4接到RC網絡的輸入端。

3）雙T選頻網絡振蕩器

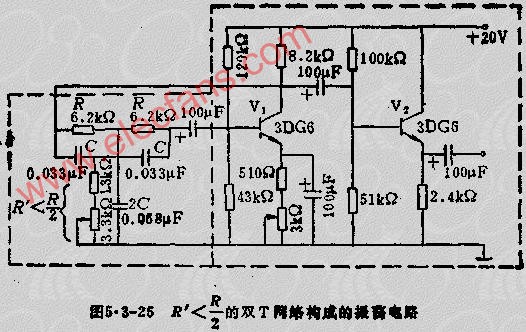

雙T選頻網絡振蕩器對于的雙T選頻網絡振蕩電路如圖5.3-25所示。它是由V1單給共發放大器和雙T選頻網絡組成。雙T網絡提供180度的相移，滿足振蕩的相位平衡條件，電路得以振蕩。V2為射極輸出器，用以保證負載變化不影響選頻網絡。

4）三種電路性能

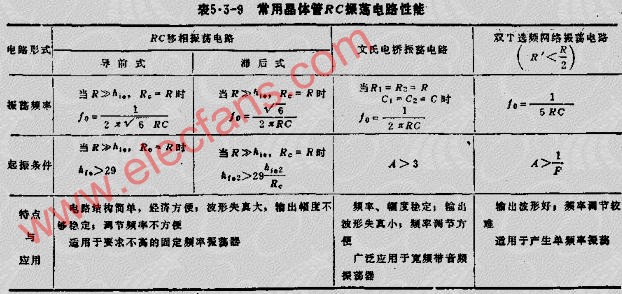

見表5.3-9
