9針串口,25針串口信號定義及三線接法介紹
9針串口,25針串口信號定義及三線接法介紹



　　4.1 串口通信基本接線方法

　　目前較為常用的串口有9針串口(DB9)和25針串口(DB25)，通信距離較近 時(<12m)，可以用電纜線直接連接標準RS232端口(RS422，RS485較遠)，若距離較遠，需附加調制解調器(MODEM)。

　　最為簡單且常用的是三線制接法，即地、接收數據和發送數據三腳相連，本文只涉及到最為基本的接法，且直接用 RS232相連。　　

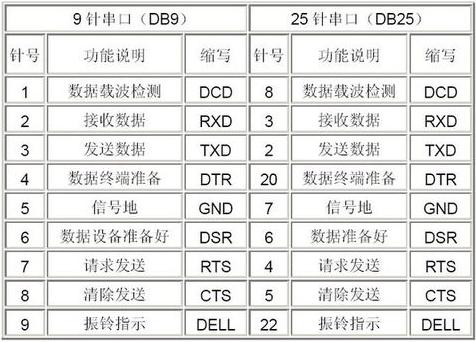

　　a、DB9和DB25的常用信號腳說明 　　

　　　　



　　b、RS232C串口通信接線方法(三線制)

　　首先，串口傳輸數據只要有接收數據針腳和發送針腳就能實現同一個串口的接收腳和發 送腳直接用線相連，兩個串口相連或一個串口和多個串口相連。

　　1)同一個串口的接收腳和發送腳直接用線相連，對9針串口和25針串口，均是2與3直接相 連。

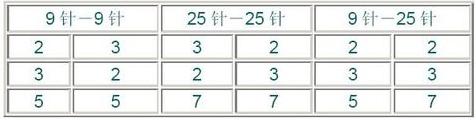

　　2) 兩個不同串口(不論是同一臺計算機的兩個串口或分別是不同計算機的串口)

　　　　



　　上面表格是對微機標準串行口而言的，還有許多非標準設備，如接收GPS數據或電子羅盤數據，只要記住 一個原則：接收數據針腳(或線)與發送數據針腳(或線)相連，彼此交叉，信號地對應相接，就能百戰百勝。
