模擬乘法器及其應用介紹
模擬乘法器及其應用介紹
集成模擬乘法器是實現的模擬信號相乘功能的非線性運算器件，它在通信系統，控制系統、測量系統中有著廣泛的應用。
5.6.1 模擬乘法器的基本概念

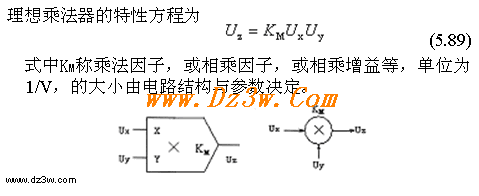

模擬乘法器有X、Y兩個輸入端和一個輸出端Z，它的電路符號如圖5.44所示。

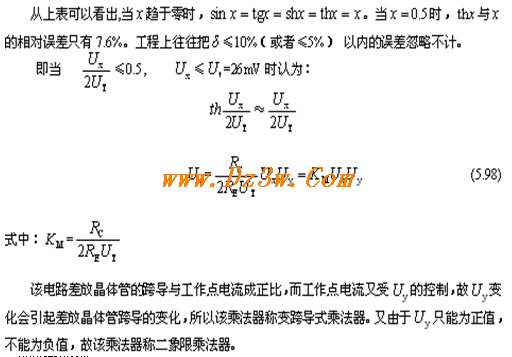

5.6.2 二象限變跨導模擬乘法器

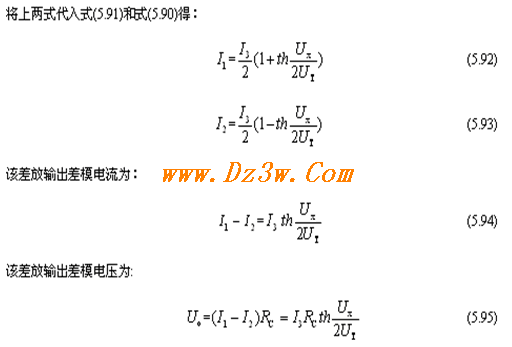

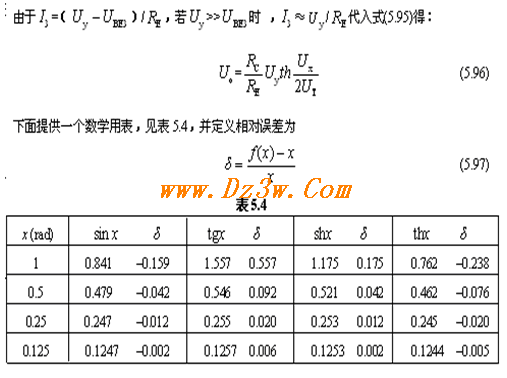

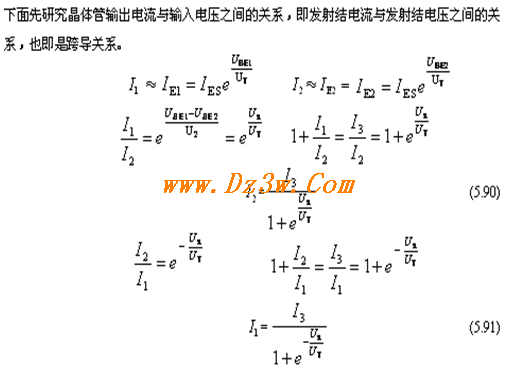

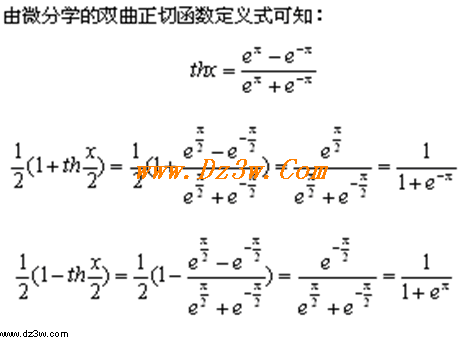

二象限變跨導模擬乘法器如圖5.45。圖中T1、T2為差動放大器，UX為輸入信號，U0為輸出信號，T3既作為T1、T2差放電路的恒流源電路，同時又作為另一輸入信號的放大電路。該電路UX極性可正可負，但UY極性只能為正，且要大于UBE3，電路才能工作。若令UX和UY為笛卡爾坐標系正交的兩個軸，則該電路只能工作于第1和第2兩個象限。
1.相乘與乘方電路

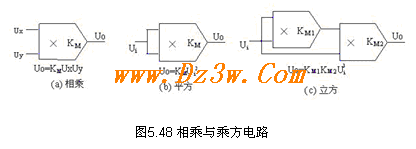

乘法器在實用中常取KM=0.1（1/V），乘法器實現相乘和乘方電路是顯而易見的事，見圖5.48所示。
2.除法電路

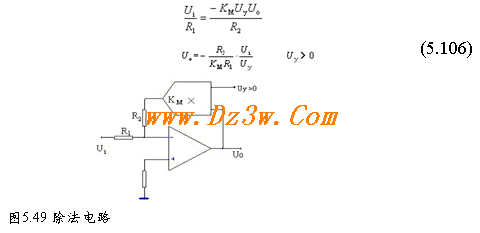

除法電路如圖5.49所示，由運放一般概念可得
上式值得注意的是，必須為UY正電壓。當UY ＜0時,運放為正反饋，產
生閉鎖，即輸出為接近正或負電源電壓的值。
3.方根電路

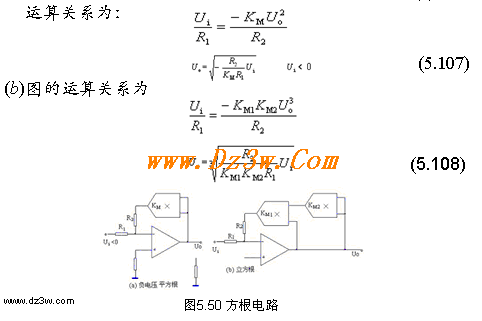

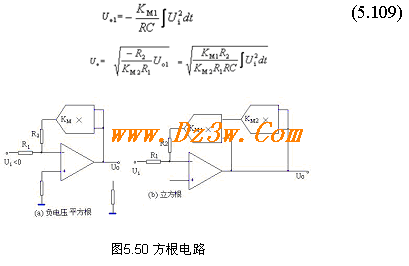

平方根和立方根電路如圖5.50，由運算一般原理可得(a)圖的運算關系為：
4.均方根電路
均方根電路如圖5.51所示。由運放一般原理可得其運算關系
模擬乘法器及其應用介紹
集成模擬乘法器是實現的模擬信號相乘功能的非線性運算器件，它在通信系統，控制系統、測量系統中有著廣泛的應用。
5.6.1 模擬乘法器的基本概念
模擬乘法器有X、Y兩個輸入端和一個輸出端Z，它的電路符號如圖5.44所示。
5.6.2 二象限變跨導模擬乘法器
二象限變跨導模擬乘法器如圖5.45。圖中T1、T2為差動放大器，UX為輸入信號，U0為輸出信號，T3既作為T1、T2差放電路的恒流源電路，同時又作為另一輸入信號的放大電路。該電路UX極性可正可負，但UY極性只能為正，且要大于UBE3，電路才能工作。若令UX和UY為笛卡爾坐標系正交的兩個軸，則該電路只能工作于第1和第2兩個象限。
1.相乘與乘方電路
乘法器在實用中常取KM=0.1（1/V），乘法器實現相乘和乘方電路是顯而易見的事，見圖5.48所示。
2.除法電路
除法電路如圖5.49所示，由運放一般概念可得
上式值得注意的是，必須為UY正電壓。當UY ＜0時,運放為正反饋，產
生閉鎖，即輸出為接近正或負電源電壓的值。
3.方根電路
平方根和立方根電路如圖5.50，由運算一般原理可得(a)圖的運算關系為：
4.均方根電路
均方根電路如圖5.51所示。由運放一般原理可得其運算關系
