運算放大器的基本應用介紹
運算放大器的基本應用介紹
實際集成運放的參數很龐雜，而在一般電路設計中往往引入較深的負反饋，這使得集成運放的本身參數不顯得特別的重要。我們在設計之前，常把集成運放理想化，而后通過適當?shù)恼{(diào)節，使之符合設計要求。
5.4.1 理想化的集成運放
理想運放的條件是：
1.開環電壓增益=∞
2.開環輸入電阻=∞
3.開環輸出電阻=∞
4.共模抑制比 CMRR =∞
5.開環帶寬 BW =∞
6.電流、電壓失調及其溫漂都為零。

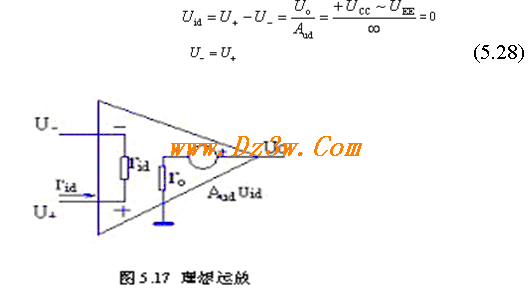

以上除開環帶寬BW與實際運放有較大的出入外，其余五條與實際運放相差不太大。理想運放如圖5.17所示。
由上述的理想化條件可得如下關系：
式(5.28)是第一條重要推論：理想運放的同相輸入端電位等于反相輸入端電位。或者說兩輸入端等電位，也就是有人常說的兩輸入端“虛短”的概念。再者，理想集成運放的凈輸入電流
式(5.29)是第二條重要推論：理想運放的凈輸入電流為零，或者說兩輸入端不取電流，也就是有人常說的兩輸入端“虛斷”的概念。
由于理想運放的輸出電阻r0=0，故理想運放輸出為理想電壓源。
5.4.2 基本放大電路
運算放大器的基本應用介紹
實際集成運放的參數很龐雜，而在一般電路設計中往往引入較深的負反饋，這使得集成運放的本身參數不顯得特別的重要。我們在設計之前，常把集成運放理想化，而后通過適當?shù)恼{(diào)節，使之符合設計要求。
5.4.1 理想化的集成運放
理想運放的條件是：
1.開環電壓增益=∞
2.開環輸入電阻=∞
3.開環輸出電阻=∞
4.共模抑制比 CMRR =∞
5.開環帶寬 BW =∞
6.電流、電壓失調及其溫漂都為零。
以上除開環帶寬BW與實際運放有較大的出入外，其余五條與實際運放相差不太大。理想運放如圖5.17所示。
由上述的理想化條件可得如下關系：
式(5.28)是第一條重要推論：理想運放的同相輸入端電位等于反相輸入端電位。或者說兩輸入端等電位，也就是有人常說的兩輸入端“虛短”的概念。再者，理想集成運放的凈輸入電流
式(5.29)是第二條重要推論：理想運放的凈輸入電流為零，或者說兩輸入端不取電流，也就是有人常說的兩輸入端“虛斷”的概念。
由于理想運放的輸出電阻r0=0，故理想運放輸出為理想電壓源。
5.4.2 基本放大電路
1.反相比例放大電路

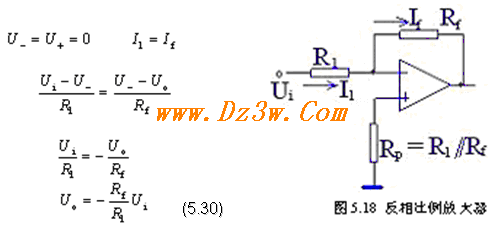

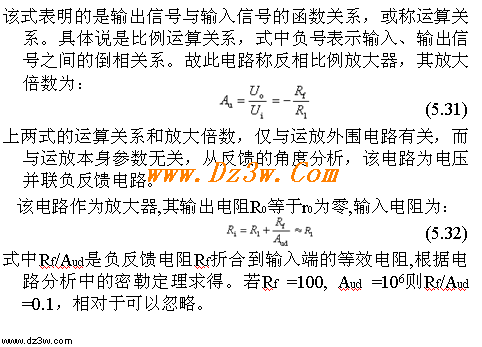

反相比例放大電路如圖5.18所示。
運放的輸入級為差動放大器，而差動放大器要求電路結構對稱平衡,否則會降低共模抑制比。所以在電路設計時要求平衡電阻RP為R1與Rf的并聯值，由理想運放兩個重要推論可得：
2.同相比例放大電路：

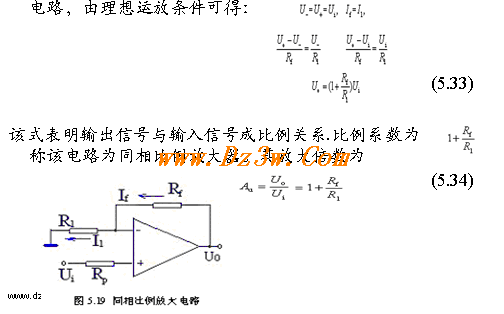

同相比例放大電路如圖5.19所示。此電路為電壓串聯負反饋電路，由理想運放條件可得：
作為放大器，其輸出電阻為零，輸入電阻為∞。同理該電路的運算關系和放大倍數僅與外圍電路(反饋網絡)有關，而與運放本身參數無關。
若令R1= ∞，Rf= 0，Rp= 0 。則該電路便成為電壓跟隨器，U0=Ui如圖5.20所示。它的輸入電阻Ri=∞ 輸出電阻R0=0，電壓放大倍數Au= 1。它常作為緩沖器，隔離用，它有電流放大作用，即有功率增益。有功率增益的稱放大器，否則稱衰減器。
5.4.3 線性運算電路
1.混合加減器

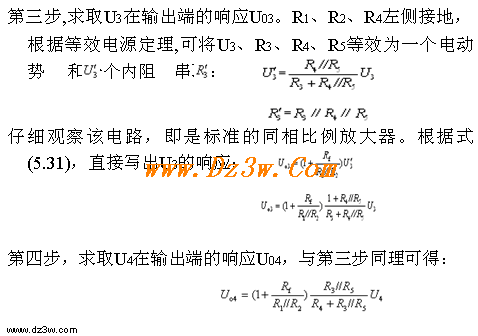

混合加減器如圖5.21所示。根據差放輸入的平衡要求設計該電路時，一般要求R1∥R2∥Rf=R3 ∥R4∥R5 。

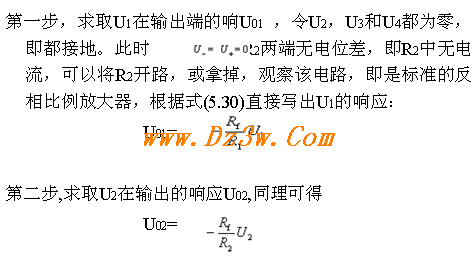

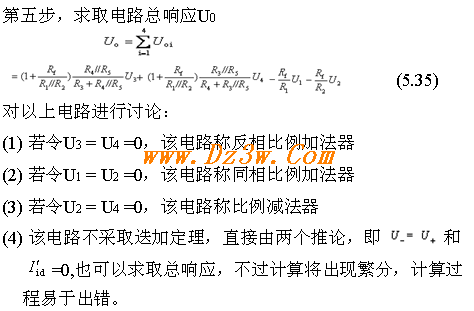

該電路有四個激勵信號U1，U2，U3和U4，現要求取它的響應，可利用電路分析中的迭加定理，迭加定理僅適用于線性電路，方法如下：先求第一個激勵信號的響應，其余激勵信號為零，即將電壓源短路，將電流源開路。再如上法分別求取其余各激勵信號的響應，最后將各激勵信號的響應相加,得到該電路的總響應。
2.微分電路

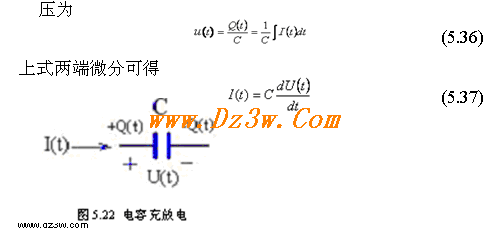

回顧一下，普通物理中出現的電容器充放電的一般概念，如圖5.22所示。容量為C的電容器，有電流 對它充電，電容兩極板分別聚集電荷為+Q(t)和－Q(t)，于是電容兩端電壓為

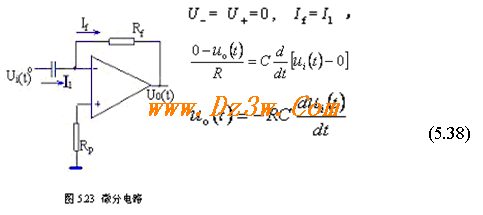

(1) 微分電路如圖5.23所示。根據理想運放的兩個推論可得

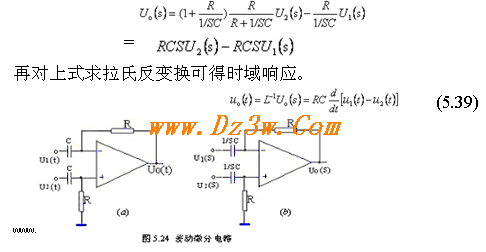

(2) 差動微分電路
如圖5.24(a)所示。
分析該電路的簡便方法是利用拉氏變換和迭加定理。先對各信號進行拉氏變換，得圖5.24(b). 根據迭加定理求取拉氏響應，即復頻域響應。
3.積分電路

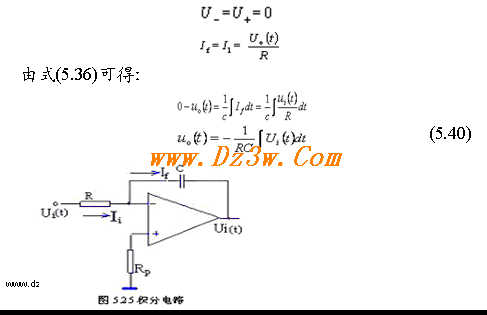

積分電路如圖5.25所示。由理想運放兩個推論可得：
積分電路不可以在單方向、長時間的信號下工作。否則，輸出電壓會不斷地增長，由于輸出電壓受電源電壓的限制，會進入限幅區，造成非線性失真，使積分關系不成立。
5.4.4 非線性運算電路
集成運放與非線性元器件的組合，可構成非線性運算電路。
1.對數運算電路

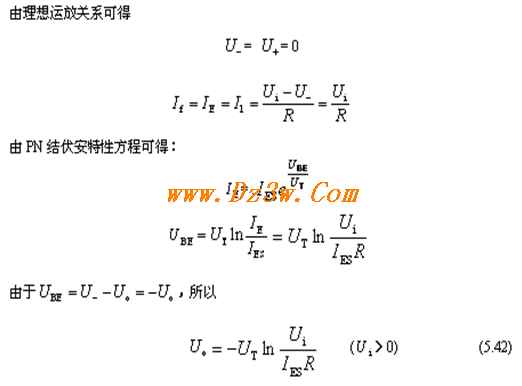

對數運算電路如圖5.26所示。在運放的反饋網絡中接入具有非線性特性的二極管或二極管接法的三極管。

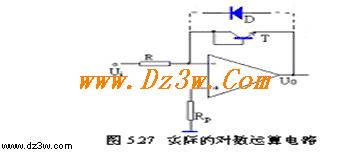

上式表明了輸出信號是輸入信號的對數函數。輸出電壓U0在零至負幾百毫伏間。上式僅適應于輸入信號Ui＞0的場合。假若Ui＜0, 由反相放大的關系，輸出信號U0 ＞0，三極管處于反偏狀態而截止，反相放大器處于開環放大狀態，輸出電壓接近于+Ucc。由于硅三極管發射結反向擊穿電壓通常在4V左右，故+ Ucc （例如15V）足以擊穿三極管發射結，可能使其損壞。實用的對數放大器還需加保護電路。如圖5.27所示。圖中二極管D可使輸出電壓U0箝相位于+0.7V左右。從而保護了三極管。
2.指數運算電路

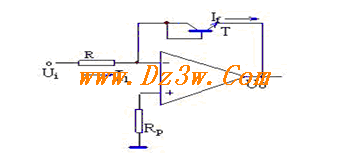

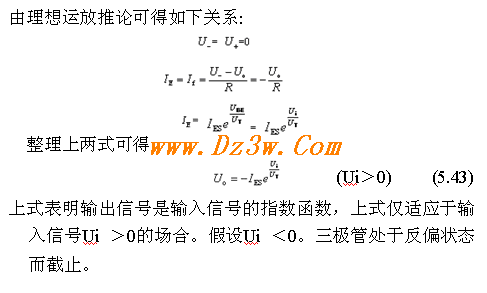

將圖5.26的電阻R與三極管T對調一下，即構成指數運算電路如圖5.28所示。
5.6 模擬乘法器及其應用
集成模擬乘法器是實現的模擬信號相乘功能的非線性運算器件，它在通信系統，控制系統、測量系統中有著廣泛的應用。
5.6.1 模擬乘法器的基本概念

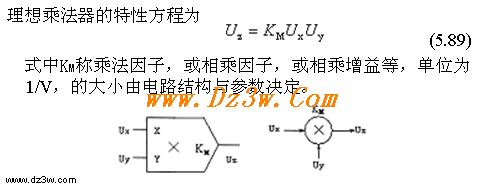

模擬乘法器有X、Y兩個輸入端和一個輸出端Z，它的電路符號如圖5.44所示。
5.6.2 二象限變跨導模擬乘法器

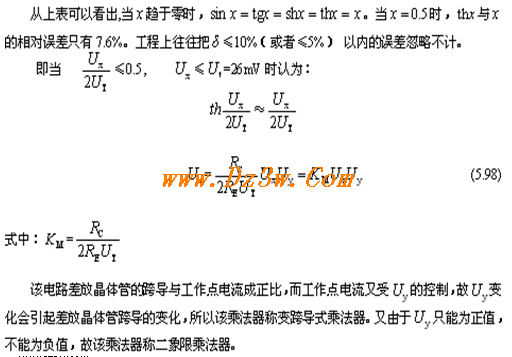

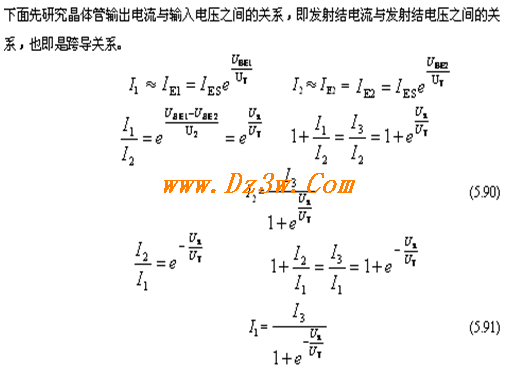

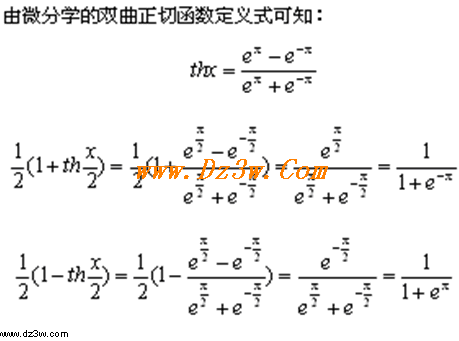

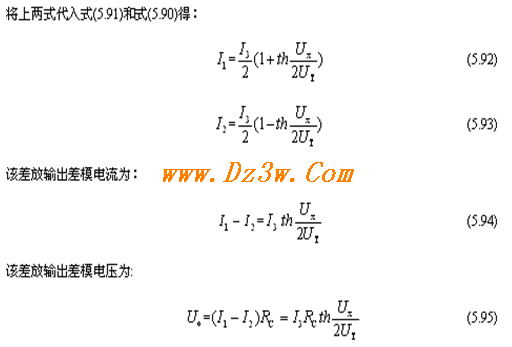

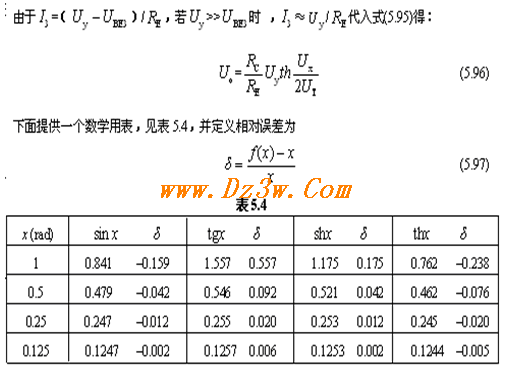

二象限變跨導模擬乘法器如圖5.45。圖中T1、T2為差動放大器，UX為輸入信號，U0為輸出信號，T3既作為T1、T2差放電路的恒流源電路，同時又作為另一輸入信號的放大電路。該電路UX極性可正可負，但UY極性只能為正，且要大于UBE3，電路才能工作。若令UX和UY為笛卡爾坐標系正交的兩個軸，則該電路只能工作于第1和第2兩個象限。
5.6.4 模擬乘法的非線性運算電路
1.相乘與乘方電路

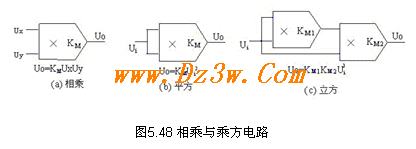

乘法器在實用中常取KM=0.1（1/V），乘法器實現相乘和乘方電路是顯而易見的事，見圖5.48所示。
2.除法電路

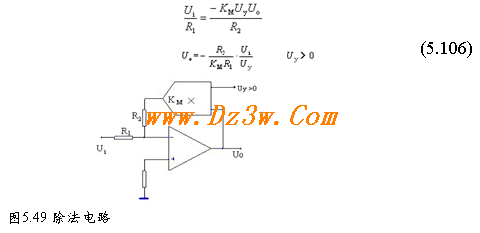

除法電路如圖5.49所示，由運放一般概念可得
上式值得注意的是，必須為UY正電壓。當UY ＜0時,運放為正反饋，產
生閉鎖，即輸出為接近正或負電源電壓的值。
3.方根電路

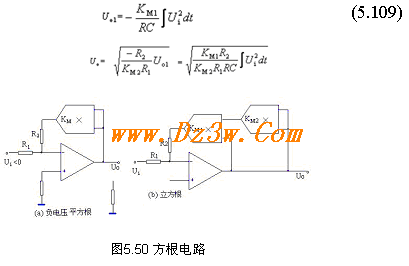

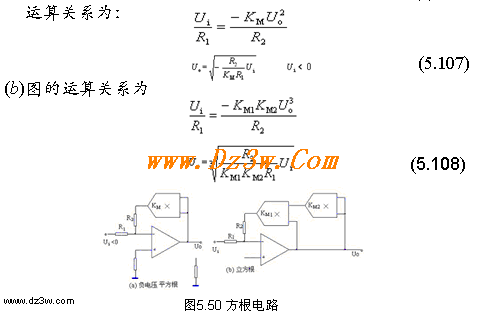

平方根和立方根電路如圖5.50，由運算一般原理可得圖的運算關系為：
4.均方根電路
均方根電路如圖5.51所示。由運放一般原理可得其運算關系
