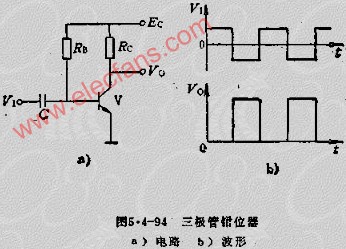

三極管的發射結作為一個二極管，類似圖5.4-94所示電路組成一個三極管鉗位器，如圖5.4-94A所示，圖中RE使T管在靜態時處于飽和狀態，輸出VOL=VCES，條件是R5≤BRC（B為V管直流放大倍數），輸入端時間常數RBC遠大于輸入波形變化周期。波形示于圖5.4-94B。

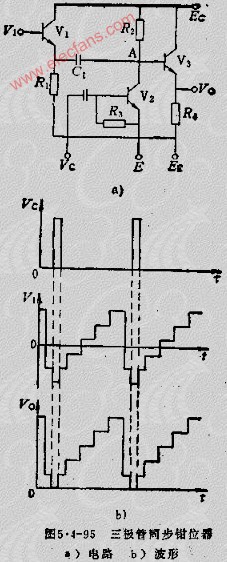

圖5.4-95A示出了另一種三極管鉗位電路，V2管由外加脈沖控制導通與截止，V2導通時，強迫A點電位等于E，即被鉗位于此電平。鉗位發生的時刻不一定是輸入波形的頂部或底部，改變V2管發射極電位E可改變鉗位電平，但應保證控制位號能夠使V2飽和導通。一般VC和V3組成兩個射極跟隨器，前者為鉗位器提供內阻信號源，后者隔離負載對鉗位器的影響。圖5.4-95B波形為E=0鉗位波形。
