三極管限幅電路及原理介紹
利用三極管在大信號作用下飽和與截止特性，可構成限幅器，三極管未飽和也未截止時則是一個放大器，輸出端呈現放大的輸入信號。
三極管限幅電路及原理介紹
利用三極管在大信號作用下飽和與截止特性，可構成限幅器，三極管未飽和也未截止時則是一個放大器，輸出端呈現放大的輸入信號。
1、三極管共發射限幅器電路圖

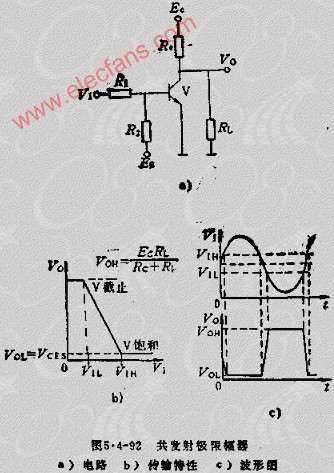

圖5.4-92A所示電路為共發射極限幅器，其輸出與輸入反相。圖B為該限幅器傳輸特性，當V1﹤EL時三極管飽和，輸出VOL即為三極管飽和壓降VCES；在EL﹤V1﹤EH時三極管工作在放大區，與一般直流放大器一樣，圖5.4-92C為輸入正弦信號時的波形。改變電路的R1，R2和EB之值可調整EL和EH值。
EL+VTE+R1（VTE-EB）/R2
EH=EL+（VOH-VOL/K
式中VTE為發射極PN結閥值電壓；K為放大區增益，K=-B（RC//RL）/（R1//R2）。
如果計及信號源內阻，以上各式的R1應加上信號源內阻值。
2、三極管共基極限幅器電路圖

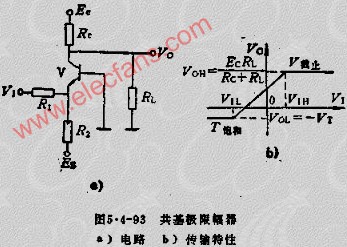

圖5.4-93示出了共基極限幅器及其傳輸特性，工作原理與共發射極限幅器類似，但是其穩定性能好，輸入輸出同相。對應參數為
VOL=-VTC VOH=EC（RC//RL）/RC
EH=-VTE（1+R1/R2）+EER1/R2
EL=EH-（VOH-VOL）/K
式中K為放大區增益，K=A（RL//RC）R1；VTB為發射極PN結閥值電壓。
計及信號源內阻時與R1相加。
