脈沖電動機(步進電動機)原理及種類介紹

脈沖電動機(步進電動機)原理及種類介紹

1 脈沖電動機是由脈沖信號驅動的電動機

給這種特殊電動機的定子繞組施加直流電源，它產生的電磁力吸引轉子并使其旋轉。通過順序切換輸人電流的定子繞組，轉子每次轉一個角度。或根據正比于脈沖數的角度轉動，或根據正比于脈沖頻率的速度旋轉。這也稱為步進電動機。

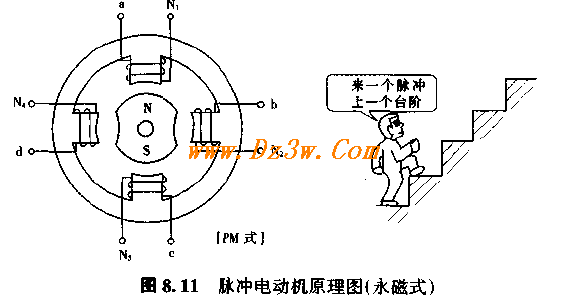

脈沖電動機原理圖(永磁式)

2 脈沖電動機的種類

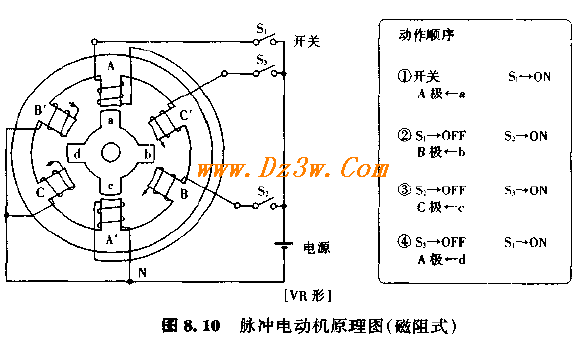

( l ）可變磁阻式用電磁軟鋼等材料作成齒輪形的轉子，被定子繞組的電磁力吸引而旋轉。[VR式]

( 2 ）永磁式轉子使用永久磁鐵，定子繞組的電磁力吸引轉子旋轉。 【 PM 式］

( 3 ）復合式 VR 式和 PM 式復合。

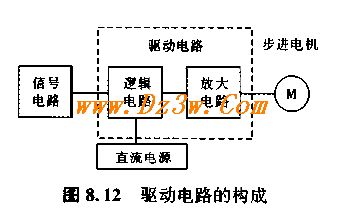

3.3 脈沖電動機的驅動

為了順序切換施于各相的電源，需要有開關電路，包括：

信號電路 ― 脈沖振蕩、停止，頻率變換，反轉信號發生。

邏輯電路 ― 施于各相繞組的信號分配。

放大電路 ― 將電流放大到電動機可以旋轉。

3 . 4 用途

打印機進紙和托架移動，軟盤移動，卡片機卡片移動，磁帶記錄儀磁帶移動，復印機紙數控制，繪畫機的 X 、 Y 軸驅動，機床的 X 、 Y 軸驅動等等。
