各種感應電動機介紹
各種感應電動機介紹

特殊籠型感應電動機

普通籠型易應電動機有許多優點．但其缺點是：雖然起動電流大，但起動轉矩卻不大。特殊籠理把起動特性差的普通籠型改進了。改進工作是使二次燒組的電阻在起動時變大．運行時變小。

單相感應電動機

一般家用的電源都是單相交流，即使有數百瓦功率的場合，也常使用單相感應電動機。因為單相交流不能產生起動轉矩．所以買用各種方法使電機產生起動轉矩。



圖 4 , 1 二次電阻和轉矩的關系






4 . 1 . 1 特殊籠型感應電動機

比普通籠型的起動性能好

籠型的優點

① 牢固，

② 操作簡單，

③ 便宜，

④ 比繞線型的運行特性好，

⑤ 故障少，

⑥ 不要滑環。

繞線型的優點

① 起動性能好，

② 容易調速。

特殊籠型是一方面持有籠型，另一方面力求得到起動性能好這一繞線型的優點。特殊籠型按轉子槽形的不同分為（甲）雙籠型和（乙）深槽式。

圖 4 . 2 雙籠轉子的槽型

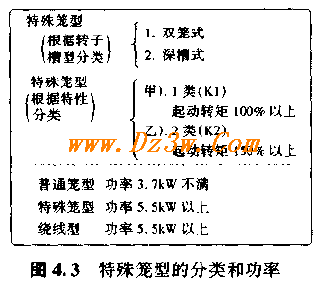

圖 4 . 3 特殊籠型的分類和功率

圖 4 . 4 深槽式轉子的槽型

4 . 1 . 2 雙籠三相感應電動機

轉子(二次側)導體條為雙層籠，外側導體條的電阻比內側的狀大,內側導體條的漏電抗遠比外側的大。起動時二次側頻率和電源頻率相近，轉速提高后，頻率下降。根據電杭x=2∏L可知起動時電抗大。因此，起動時電流集中在電阻大的外側導體條。由于二次側電阻變大，故起動轉矩變大。

轉速增加，電流集中到電阻小的內側導體條，轉矩也增大。

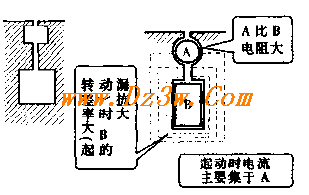

圖4 . 5 雙籠型轉子

4 . 1 . 3 深槽式籠型三相感應電動機

因為起動時二次側頻率高，所以槽內導條離中心近的部分漏電抗變得很大，起動時電流分布很不均勻，離中心近的部分和表面附近的電流分布差別很大，電流向外側偏離。因此，二次電阻變大，起動轉矩增加。轉速提高時，電流分布趨于均勻，具有普通籠型的特性。

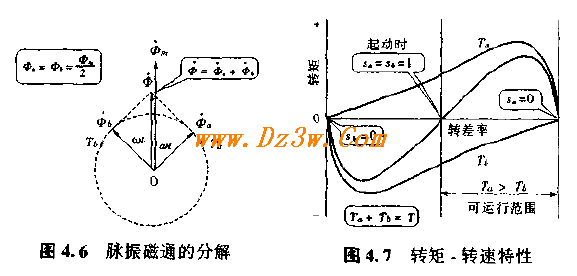

圖 脈振磁通的分解及轉矩與轉速的關系

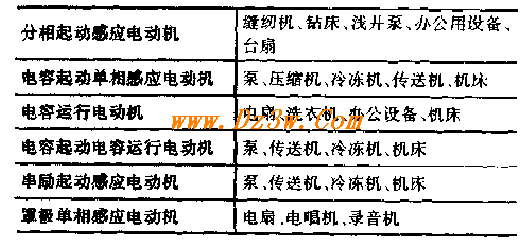

感應電動機的種類和用途。



4 . 2 . 1 旋轉原理

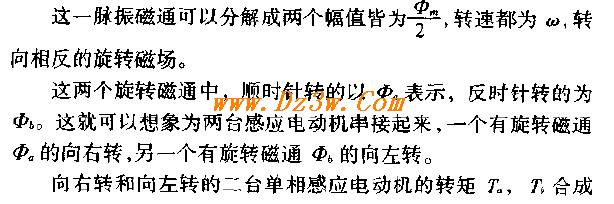

給單相感應電動機的一次繞組施加交流電壓時，繞組產生一個脈振磁通



向右轉和向左轉的二臺單相感應電動機的轉矩T0,T1合成后的轉矩一轉速的關系曲線如圖 4 . 8 所示。

因起動轉矩為零，最初如不在任意方向給予轉矩，電機就不會旋轉。根據使電機產生起動轉矩的方法不同，可劃分為不同類型的單相感應電動機。

由以上說明可知，若使單相感應電動機產生一定起動轉矩，它就旋轉。旋轉中的三相感應電機，一相保險絲熔斷后，仍作為單相感應電機繼續旋轉就是例證。

4 . 2 . 2 各種單相感應電動機

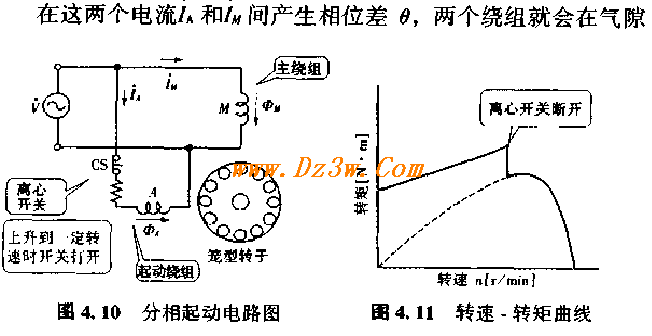

( 1 ）分相起動式單相感應電動機

在定子上另裝一個與主繞組 M 在空間上相垂直的起動繞組 A 。

起動繞組 A 匝數少，電抗小，但用細線繞成，故電阻大。

若給這兩個繞組施加電壓 V ，則主繞組中電流相位較電壓相位滯后很多。但因起動繞組電阻大，電抗小，故其電流較電壓滯后不多。





中形成一個橢圓形旋轉磁場，這樣轉子就開始旋轉。

轉速達到 70 ％-80 ％同步轉速時，離心開關 CS 繞組自動從電源斷開，以減少損耗。

[特征] 結構簡單，但起動轉矩小。

200w 以下使用。

為了改善起動特性，有的做成斜槽。

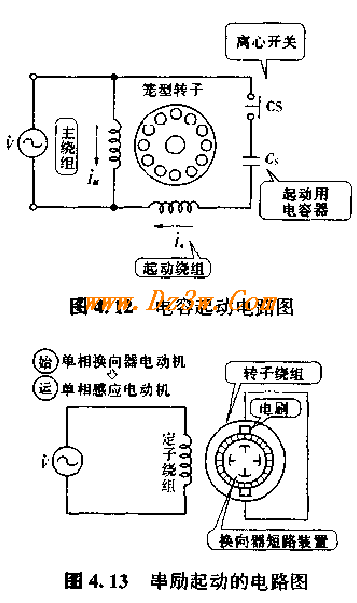

〔 2 ）電容起動單相感應電動機

在起動繞組 A 回路中串聯接人一個電容 C , ，就成為分相起動的又一種形式。

[特征]主繞組電流‘和起動繞組電流幾的相位差約為 9O度。，在氣隙中將形成一個接近圓形的旋轉磁場。

起動轉矩大起動電流小。

可做到 40Ow 。

運行中．起動繞組一直串著電容器不斷開，此單相感應電動機叫電容運行電動機。電容運行電動機運行特性好，功率因數約達 90 ％。



( 3 ）串勵起動的單相感應電動機

定子只有主繞組，轉子如直流電動機，帶有換向器的繞組。運行中靠離心力將換向器短路，電刷 2 個 1 組，用粗線短路。

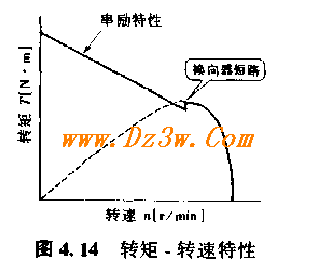

[特征] 起動時，單相電動機具有直流串勵特性，起動轉矩大。

到達70 ％-80 ％同步轉速時換向器自動短路，作為單相感應電動機運行。

形狀大，價格高。

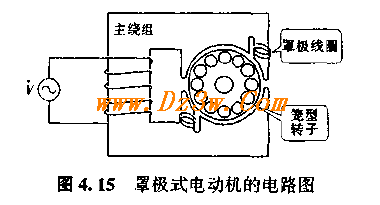

( 4 ）罩極式單相感應電動機

定子一部分作成凸極狀，在磁極端部邊上裝有線圈，這稱為罩極線圈。

[特征]因結構簡單，故可作為極小的電動機應用。

損耗大，效率差。
