常見電阻符號及含義介紹
常見電阻符號及含義介紹
常見電阻符號及含義介紹

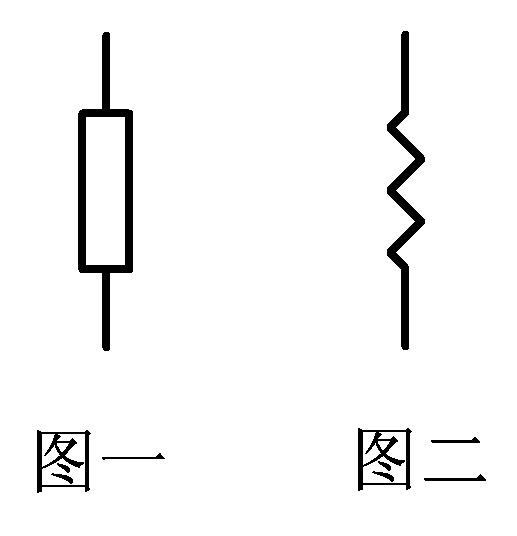

普通的電阻符號，固定電阻符號，一般只有兩種，見圖一 和圖二，國際上常用圖二，圖一國內標準推薦的，當然也可以使用第二種。
圖 普通的電阻符號，固定電阻符號

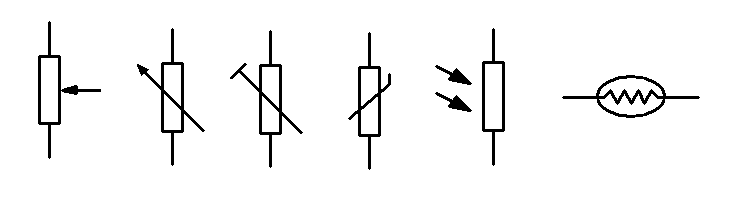

下邊分別是可調電阻(電位器)、可調電阻、微調電阻、熱敏電阻或壓敏電阻、光敏電阻、熱敏電阻.有些光敏電阻外面畫有圓圈.

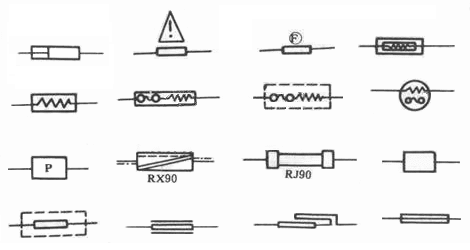

可熔斷電阻、保險電阻符號
保險電阻符號

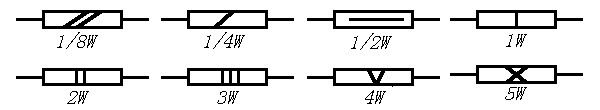

下邊是在圖形中表示電阻的瓦數,現在用的比較少,1瓦以上的也可在電阻符號中心用數字標出.
