結露傳感器工作原理及特性介紹
結露傳感器工作原理及特性介紹
結露傳感器工作原理及特性介紹
結露現象
結露是我們日常生活中很普遍的現象,比如說,在夏天炎熱的環境下,將一瓶冰凍過的飲料放到常溫下,不一會兒,就可以看到在飲料瓶上出現"冒汗"的現象,這是空氣中的水蒸汽在瓶壁上凝結的結果,也就是我們說的結露現象。...
1. 結露傳感器構造與原理

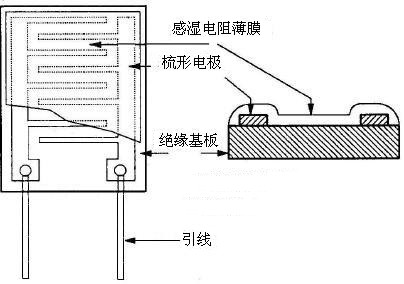

圖1為結露傳感器的構造，它是由樹脂和導電粒子形成感濕膜，當水份被吸著時，使導電粒子間隔擴大而使電阻急速上升，此類傳感器的結構，同樣是把梳形狀電極印在陶瓷基板上，但是上面覆蓋的感濕層則是由親水性的丙烯酸樹脂和炭素粉燒結而成的。
圖1 結露傳感器的結構圖
2. 結露傳感器特性

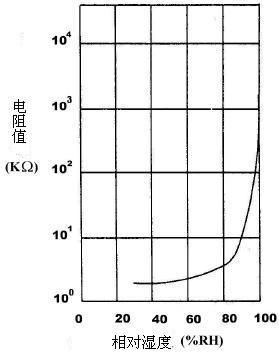

結露傳感器和其它的濕度傳感器不同，它的感濕情況在低濕范圍時變化不明顯，但相對濕度達94％RH以上時，電阻將急速增加，到相對濕度在100％RH時，電阻值趨向∞，此時稱為結露，圖2為其感濕特性。
圖2 感濕特性

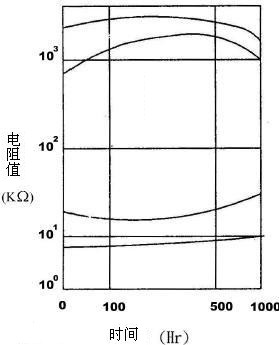

使用結露傳感器，還有一點必須注意的就是它的周期負載特性，如圖3來看，它受時間的影響并不是很大，由此看出其可靠度
試驗的結果，使用壽命時間相當長，但若使用在特殊環境如：有高濃度瓦斯、塵埃時必須外加過濾器，以增加其可靠度。
圖3 結露周期負載壽命特性
