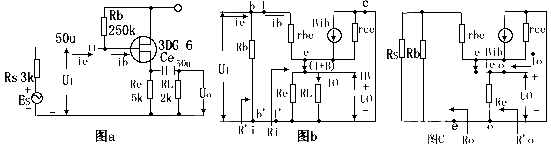

射極跟隨器（又稱射極輸出器，簡稱射隨器或跟隨器）是一種共集接法的電路見下圖，它從基極輸入信號，從射極輸出信號。它具有高輸入阻抗、低輸出阻抗、輸入信號與輸出信號相位相同的特點

一、射隨器的主要指標及其計算

一、輸入阻抗

從上圖（b）電路中，從1、1`端往右邊看的輸入阻抗為：Ri=Ui/Ib=rbe (1 β)ReL

式中：ReL=Re//RL,rbe是晶體管的輸入電阻，對低頻小功率管其值為：rbe=300 (1 β)(26毫伏）/（Ie毫伏）

在上圖（b）電路中，若從b、b’端往右看的輸入阻抗為Ri=Ui/Ii=Rb//Rio.由上式可見，射隨器的輸入阻抗要比一般共射極電路的輸入阻抗rbe高（1 β）倍。

2、輸出阻抗

將Es=0,從上圖（C）的e、e''往式看的輸出阻抗為：Ro=Uo/Ui=(rbe Rsb)/(1 β),式中Rs=Rs//Rb,

若從輸出端0、0’往左看的輸出阻抗為Ro=Ro//Reo

3、電壓放大倍數

根據上圖（b）等效電路求得：Kv=Uo/Ui=(1 β)Rel/[Rbe (1 β)Rel],

式中：Rel=Re//RL,當(1 β)Rel>>rbe時，Kv=1,通常Kv<1.

4、電流放大倍數

根據上圖（b）等效電路求得：KI=Io/Ii=(1 β)RsbRe/(Rsb Ri)(Re RL)

式中：Rsb=Rs//Rb,Ri=rbc (1 β)Relo 通常，射隨器具有電流和功率放大作用。
