FCZ線圈(中周)型號，參數及引腳圖

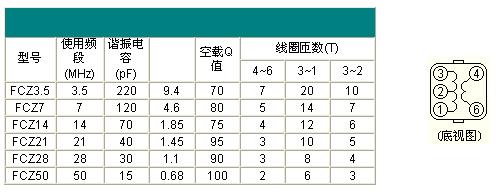

HAM Band FCZ線圈(中周)參數
HAM Band FCZ線圈(中周)參數
取自FCZ研究所業余無線波帶所使用的線圈10S型之數據電感量可以由計算求出。也可以更換為0.7S(7mm四方)型在此為使用FCZ21-10S。此一線圈端子①～③間的電感量L為1.45 μH 。并聯所連接的靜電容量為使用A M電子調諧所使用的可變電容二極管(varicap)1SVl49，其靜電容量值會隨著所加入的電壓大小而變化。在此，也可以使用相同特性的lSV100�？勺冸娙荻䴓O管lSV149的特性如圖6所示。由電壓一電容量特性(VR對C特性)，可以知道加入逆電壓1~9V其電容量變化為500pF~20pF。因此，在LC振蕩電路中，如圖7所示，將可變電容二極管與680pF的電容Cs串聯，當加在可變電容二極上的逆向電壓VR為2 V時，其電容量為300pF，合成電容量成為280pF，所以諧振頻率fmin成為
接著，如圖所示，將逆向電壓VR=9V加在可變電容二極管上，其合成電容量成為19.4pF。所以
因此，振蕩頻率的可變范圍為9.l6MHz~30.0MHz 。
