LM2717-ADJ的引腳排列如圖1所示,各引腳的功能如圖1所示。
PGND(1,2,11,12):電源地,AGND和PGND必須直接連在一起。
AGND(3,9,10):模擬地,AGND和PGND必須直接連在一起。
FBl(4):固定降壓輸出電壓的反饋輸入端。
VC1(5):固定降壓補償網絡連接引腳,接至電壓誤差放大器的輸出端。
VVG(6):帶隙連接端。
VC2(7):可調降壓補償網絡連接引腳,接至電壓誤差放大器的輸出端。
FB2(8):可調降壓輸出電壓的反饋輸入端。
SW2(13):可調降壓電源開關輸入端。開關連接在VIN引腳和SW2引腳之間。
VIN(14,15,23):模擬電源輸入端。VIN引腳應該直接連在一起。
CB2(16):可調降壓變換器自舉電容器連接引腳。
SHDN2(17):可調降壓變換器的關閉引腳。低電壓時激活。
SS2(18):可調降壓軟啟動引腳。
FSLCT(19):轉換頻率選擇輸入端。利用一只電阻器可在300 kHz~600 kHz范圍內設置頻率。
SSI(20):固定降壓軟啟動引腳。
SHDNl(21):固定降壓變換器的關閉引腳。低電壓時激活。
CBl(22):固定降壓變換器自舉電容器連接引腳。
SWl(24):固定降壓電源開關輸入端。開關連接在VIN引腳和SWl引腳之間。

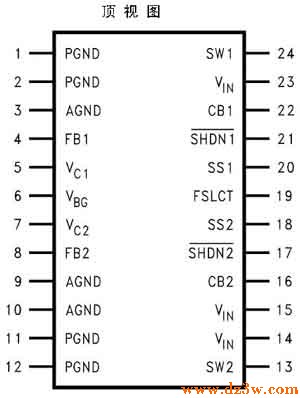

圖1 LM2717-ADJ的引腳排列
