伴音芯片TDA2616引腳圖
伴音芯片TDA2616引腳圖
伴音芯片TDA2616引腳圖
TDA2616是常用伴音電路下面介紹以下他的引腳功能資料。

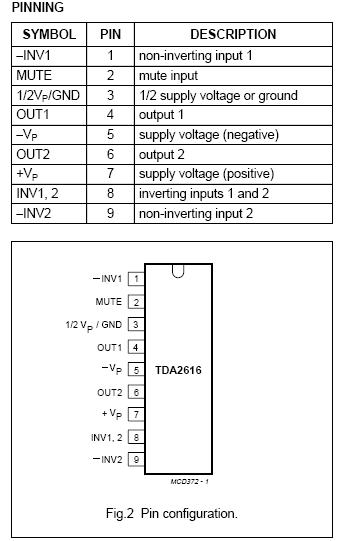

下面是TDA2616管腳圖:
TDA2616管腳的參考電壓：
1腳：10V——信號輸入1
2腳：5V——靜噪（低電平靜噪）
3腳：10V——1/2基準電壓
4腳：10V——信號輸出1
5腳：0V——地
6腳：10V——信號輸出2
7腳：20V——電源
8腳：10V——負向輸入端
9腳：10V——信號輸入2
