MC2833內部結構及引腳圖
MC2833內部結構及引腳圖

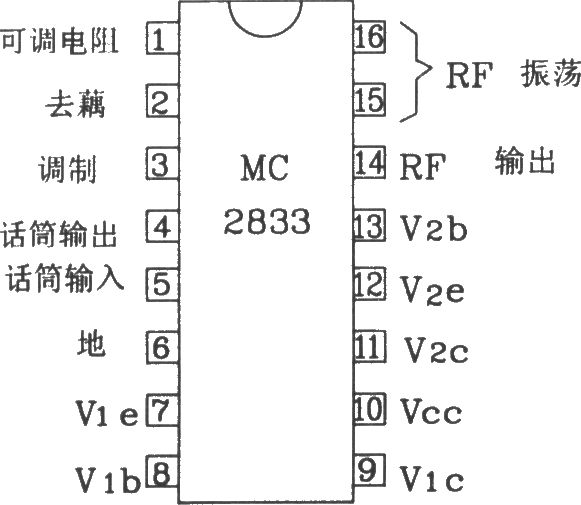

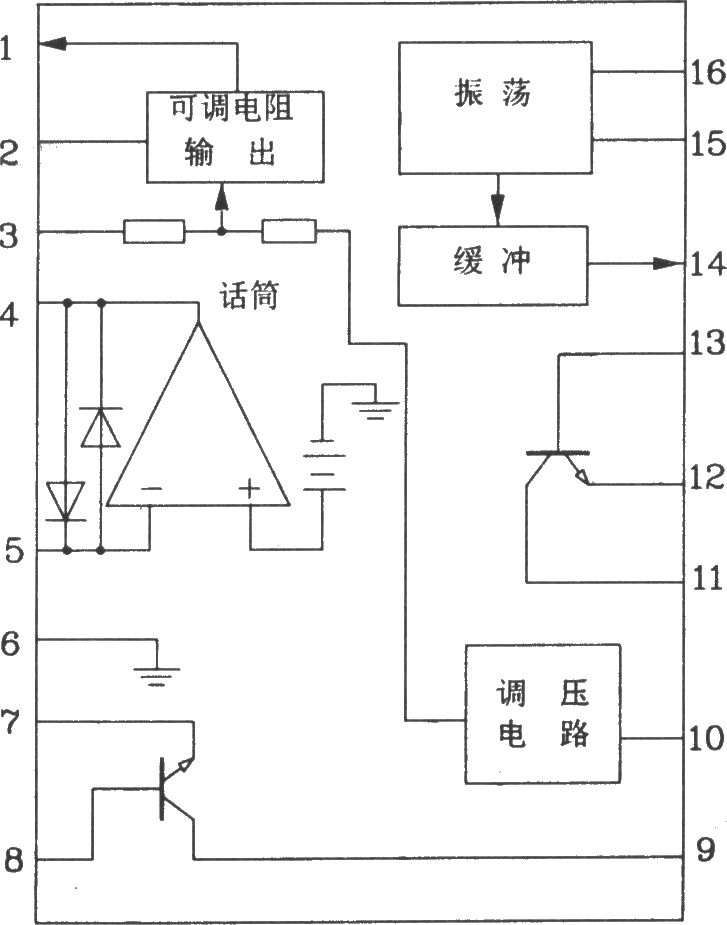

圖1給出了它的外形引腳圖其內部原理框圖見圖2.相應引腳功能為：1腳可調電阻端，2腳去耦端，3腳調制輸入端，4腳話筒信號放大輸出端，5腳話筒信號輸入端，6腳電源地端，7、8、9腳為內部晶體管VT1的發射極、基極、集電極端，10腳電源下端，11、12、13腳為內部晶體管VT2的集電極、發射極、基極端，14腳射頻輸出端，15、16腳射頻振蕩端。
MC2833內部結構及引腳圖
圖1給出了它的外形引腳圖其內部原理框圖見圖2.相應引腳功能為：1腳可調電阻端，2腳去耦端，3腳調制輸入端，4腳話筒信號放大輸出端，5腳話筒信號輸入端，6腳電源地端，7、8、9腳為內部晶體管VT1的發射極、基極、集電極端，10腳電源下端，11、12、13腳為內部晶體管VT2的集電極、發射極、基極端，14腳射頻輸出端，15、16腳射頻振蕩端。
圖 MC2833內部結構圖 圖2 MC2833引腳圖
