ADE7757內部結構及引腳圖
ADE7757內部結構及引腳圖
ＡＤＥ７７５７是美國ＡＤ公司推出的高精度電能測量集成芯片。與原有的同系列ＡＤＥ７７５５相比，其芯片引腳較少，且內置了一個精確的振蕩器電路來給芯片提供時鐘。
ADE7757內部結構及引腳圖
ＡＤＥ７７５７是美國ＡＤ公司推出的高精度電能測量集成芯片。與原有的同系列ＡＤＥ７７５５相比，其芯片引腳較少，且內置了一個精確的振蕩器電路來給芯片提供時鐘。

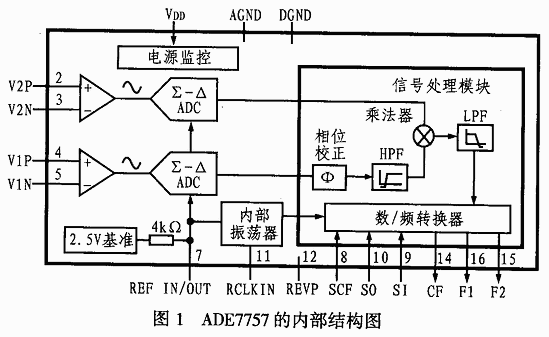

ＡＤＥ７７５７是１６腳ＳＯＩＣ封裝，圖１為其內部結構框圖，各引腳的功能見表１所列。
表1 ADE7757的引腳功能
引 腳
| 名 稱
| 功 能
|
1
| VDD
| 電源
|
2，3
| V2P，V2N
| 通道V2（電壓通道）的模擬輸入
|
4，5
| V1P，V1N
| 通道V1（電流通道）的模擬輸入
|
6
| AGND
| 模擬地
|
7
| REF IN/OUT
| 片內參考電壓
|
8
| SCF
| 選擇校準頻率
|
9，10
| S1，S0
| 頻率選擇
|
11
| RCLKIN
| 內部振蕩器使能端
|
12
| REVP
| 負功率檢測腳
|
13
| DGND
| 數字地
|
14
| CF
| 校準頻率邏輯輸出
|
15，16
| F2，F1
| 低頻邏輯輸出
|
