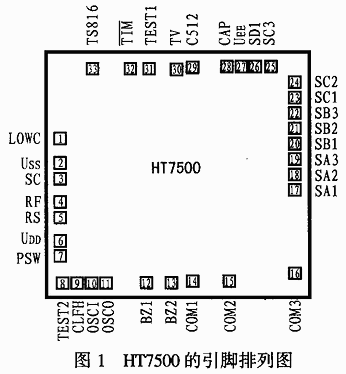

ＨＴ７５００采用３３腳微型化表貼式封裝，芯片尺寸僅為３．２８（ｍｍ）×３．０５（ｍｍ）。其引腳排列如圖１所示。各引腳的功能如下：
ＵＤＤ、ＵＳＳ：分別接＋１．５Ｖ電池和地。
ＵＥＥ：負電源端，可利用倍壓器和外部充電泵電容（以下簡稱泵電容）產生－１．５Ｖ電源，以供驅動ＬＣＤ用。

ＬＯＷＣ：電池電壓檢測端，不用時懸空。
ＳＣ：參考電阻與熱敏電阻的公共端。
ＲＦ、ＲＳ：分別接參考電阻和熱敏電阻。
ＰＳＷ：接電源開關，以控制體溫計的通、斷電。
ＴＥＳＴ２：用戶測試端，此端接ＵＤＤ時，ＬＣＤ顯示全部筆段， 據此可判定ＬＣＤ有無筆段殘缺現象。
ＣＬＦＨ：攝氏溫度／華氏溫度選擇端，此端開路時，儀表顯示攝氏溫度，該腳接ＵＤＤ時，顯示華氏溫度。
ＯＳＣＩ、ＯＳＣＯ：分別為系統振蕩器的輸入、輸出端，外接８２０ｋΩ的振蕩電阻。
ＢＺ１和ＢＺ２：接蜂鳴器（ｂｕｚｚｅｒ，英文縮寫為ＢＺ）。
ＣＯＭ１～ＣＯＭ３：接ＬＣＤ背面的３個公共電極（簡稱背電極）。
ＳＡ１～ＳＡ３、ＳＢ１～ＳＢ３、ＳＣ１～ＳＣ３、ＳＤ１：ＬＣＤ的筆段及標志符驅動端。
ＣＡＰ、Ｃ５１２：泵電容連接端。其余引腳為廠家測試芯片用引腳。
