AT89S52單片機特點及引腳圖
AT89S52單片機特點及引腳圖
AT89S52是一種低功耗、高性能CMOS8位微控制器，具有8K在系統可編程Flash 存儲器。AT89S52使用Atmel公司高密度非易失性存儲器技術制造，與工業80C51產品指令和引腳完全兼容。片上Flash允許程序存儲器在系統 可編程，亦適于常規編程器。在單芯片上，AT89S52擁有靈巧的8 位CPU和在系統可編程Flash，使AT89S52為眾多嵌入式控制應用系統提供高靈活、超有效的解決方案。
AT89S52具有以下標準功能：
與MCS51兼容；
8K支持在線編程(ISP)的FLASH結構程序存儲器，1000次擦寫壽命；
工作電壓為4.0V~5.5V；
全靜態工作：0~24MHz；
3級程序安全加密保護；
256*8位內部RAM；
32個可編程I/O端口；
3個16位定時器/計數器；
8個中斷源；
一個全雙工異步串口；
支持低功耗及掉電模式；
支持中斷從掉電模式喚醒；
內置看門狗；
雙數據指針；
工業級產品，溫度范圍(-40°C到85°C)，PU為無鉛環保產品。
另外，AT89S52可降至0Hz靜態邏輯操作，支持2種軟件可選擇節電模式。空閑模式下，CPU停止工作，允許RAM、定時器/計數器、串口中斷繼續工作。掉電保護方式下，RAM內容被保存，振蕩器被凍結，單片機一切工作停止，直到下一個中斷或硬件復位為止。

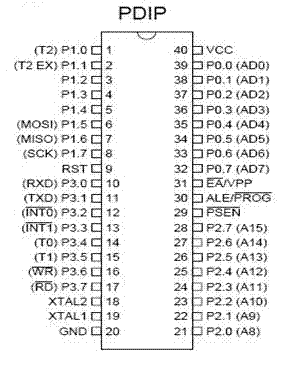

其PDIP圖如右圖所示：
AT89S52單片機特點及引腳圖
AT89S52是一種低功耗、高性能CMOS8位微控制器，具有8K在系統可編程Flash 存儲器。AT89S52使用Atmel公司高密度非易失性存儲器技術制造，與工業80C51產品指令和引腳完全兼容。片上Flash允許程序存儲器在系統 可編程，亦適于常規編程器。在單芯片上，AT89S52擁有靈巧的8 位CPU和在系統可編程Flash，使AT89S52為眾多嵌入式控制應用系統提供高靈活、超有效的解決方案。
AT89S52具有以下標準功能：
與MCS51兼容；
8K支持在線編程(ISP)的FLASH結構程序存儲器，1000次擦寫壽命；
工作電壓為4.0V~5.5V；
全靜態工作：0~24MHz；
3級程序安全加密保護；
256*8位內部RAM；
32個可編程I/O端口；
3個16位定時器/計數器；
8個中斷源；
一個全雙工異步串口；
支持低功耗及掉電模式；
支持中斷從掉電模式喚醒；
內置看門狗；
雙數據指針；
工業級產品，溫度范圍(-40°C到85°C)，PU為無鉛環保產品。
另外，AT89S52可降至0Hz靜態邏輯操作，支持2種軟件可選擇節電模式。空閑模式下，CPU停止工作，允許RAM、定時器/計數器、串口中斷繼續工作。掉電保護方式下，RAM內容被保存，振蕩器被凍結，單片機一切工作停止，直到下一個中斷或硬件復位為止。
其PDIP圖如右圖所示：
