MAX705,max706,max707,max708,max813 引腳圖
MAX705,max706,max707,max708,max813引腳圖

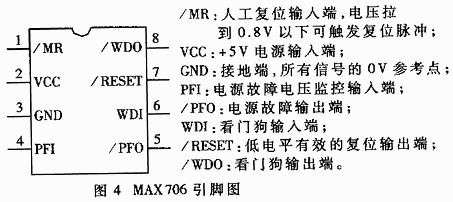

MAX706引腳圖" />
MAX705,max706,max707,max708,max813引腳圖
MAX706引腳圖" />
MAX707 Maxim IC" />
管腳
| 名 稱
| 功 能
| |||||
MAX705/MAX706
| MAX707/MAX708
| MAX813L
| |||||
DIP/SO
| μMAX
| DIP/SO
| μMAX
| DIP/SO
| μMAX
| ||
1
| 3
| 1
| 3
| 1
| 3
| MR
| 當下拉至0.8V時，人工復位端給觸發器輸入一復位脈沖。這個低電平有效輸入具有一內部250μA的 拉流。它就象用一開關短路到地一樣從TTL或CMOS邏輯線路中驅動
|
2
| 4
| 2
| 4
| 2
| 4
| VCC
| ＋5V供電輸入
|
3
| 5
| 3
| 5
| 3
| 5
| GND
| 對所有信號來講0V參考地
|
4
| 6
| 4
| 6
| 4
| 6
| PFI
| 電源故障電壓監視器輸入。當PFI端低于1.25V， PFO端下降，當不用時，連接PFI到地或VCC
|
5
| 7
| 5
| 7
| 5
| 7
| PFO
| 當PFI端低于1.25V時，電源故障輸出降低并吸收 電流；否則PFO端保持高電位
|
6
| 8
| -
| -
| 6
| 8
| WDI
| 監視器輸入。如果WDI端維持高電平或低電平1.6秒，內部監視器定時器到期，并且WDO端下降。（圖1）懸空WDI或連接WDI至高阻抗三態緩沖器使監視器性能不起作用。無論何時，要求復位，內部監視器定時器清零，WDI處于三態，或WDI經上升或下降沿
|
-
| -
| 6
| -
| -
| -
| NC
| 無連接
|
7
| 1
| 7
| 1
| -
| -
| RESET
| 當觸發后，低電平有效復位輸出脈沖低于200ms，無論何時VCC低于復位門限以上或MR端從低升至高后，它維持200ms低電平。除非WDO連接MR端，監視器中斷將不會觸發RESET端
|
8
| 2
| -
| -
| 8
| 2
| WDO
| 當內部監視器定時器完成了1.6秒計數并且直到監視器清零后不再升高時，監視器輸入拉低，在下線條件下WDO也降低，無論Vcc何時低于復位門限，WDO保持低；然而不象RESET端，WDO端沒有最小脈沖寬度，Vcc一旦升至于復位門限，WDO端就毫無延遲或升高。
|
-
| -
| 8
| 2
| 7
| 1
| RESET
| 高電平有效復位輸出與RESET端相反。RESET端高，RESET就低，反之亦然。MAX813L只有一復位輸出端。
|
