X25045是美國Xicor公司的生產的標準化8腳集成電路，它將EEPROM、看門狗定時器、電壓監控三種功能組合在單個芯片之內，大大簡化了硬件設計，提高了系統的可靠性，減少了對印制電路板的空間要求，降低了成本和系統功耗，是一種理想的單片機外圍芯片。X25045引腳如圖1所示。
圖1 X25045引腳圖
其引腳功能如下。
CS：片選擇輸入；
SO：串行輸出，數據由此引腳逐位輸出；
SI：串行輸入，數據或命令由此引腳逐位寫入X25045；
SCK：串行時鐘輸入，其上升沿將數據或命令寫入，下降沿將數據輸出；
WP：寫保護輸入。當它低電平時，寫操作被禁止；
Vss：地；
Vcc：電源電壓；
RESET：復位輸出。
X25045在讀寫操作之前，需要先向它發出指令，指令名及指令格式如表1所示。

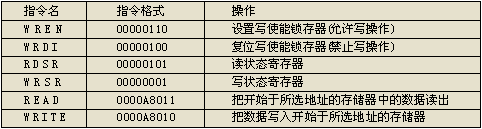

表1 X25045指令及其含義
x24045引腳圖，引腳功能描述及指令含義
X25045是美國Xicor公司的生產的標準化8腳集成電路，它將EEPROM、看門狗定時器、電壓監控三種功能組合在單個芯片之內，大大簡化了硬件設計，提高了系統的可靠性，減少了對印制電路板的空間要求，降低了成本和系統功耗，是一種理想的單片機外圍芯片。X25045引腳如圖1所示。
圖1 X25045引腳圖
其引腳功能如下。
CS：片選擇輸入；
SO：串行輸出，數據由此引腳逐位輸出；
SI：串行輸入，數據或命令由此引腳逐位寫入X25045；
SCK：串行時鐘輸入，其上升沿將數據或命令寫入，下降沿將數據輸出；
WP：寫保護輸入。當它低電平時，寫操作被禁止；
Vss：地；
Vcc：電源電壓；
RESET：復位輸出。
X25045在讀寫操作之前，需要先向它發出指令，指令名及指令格式如表1所示。
表1 X25045指令及其含義
