BJT三極管參數及含義
BJT三極管參數及含義

BJT 的參數是表明 BJT 性能的數據以及描述 BJT 安全使用范圍的物理量，是正確、可靠使用 BJT 的基礎。這里介紹幾個常用、設計時必須了解的參數：

[ l ］共發射極電流放大系數B它分為兩種：直流Bd=Ic/Ib ，交流 Bc=△Ic/△Ib ，它們可以從 BJT 的輸出特性上算出來。

[ 2 ] BJT 極間反向電流：

( a ) Icbo，集電極、基極反向飽和電流，即發射極開路時，從集電極到基極的反向電流；

( b ) Iceo，集電極、發射極穿透電流，即基極開路時，從集電極到發射極的泄露電流。 Iceo＝(1+Bd)Icbo；

( c ) Iebo，發射極、基極反向飽和電流，即集電極開路時從發射極到基極之間的反向電流；



【 3 」 BJT 的幾個極限參數：極限參數對于實際設計時尤為重要，它們表明了器件所能承擔的極限量，若超限使用，就會使器件失效或者發

生不可恢復性損傷！

① BVcbo－ - - - －一發射極開路時的集電結反向擊穿電壓；

② BVceo－ - - - －一基極開路時，集電極與發射極之間的擊穿電壓；

③ BVcer - - - - - －一 B 、 E 極間接有電阻時，集電極、發射極之間的擊穿電壓；

④ BVces - - - - - －一 B 、 E 極間短路相接時，集電極、發射極之間的擊穿電壓；

⑤ BVcex - - - - －一發射結施加反向電壓時，集電極、發射極之間的擊穿電壓；

⑥ BVebo－ - - - - －一集電極開路時，發射結的反向擊穿電壓；

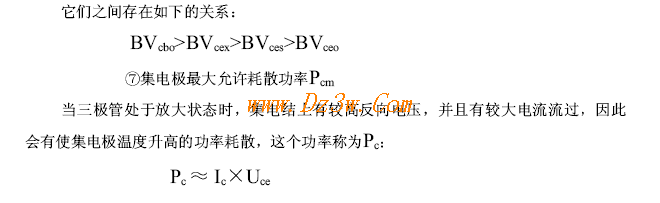

Pcm 是指在一定環境溫度下集電結所能允許的最大安全耗散功率，在這個功率以下工作器件才會比較安全，否則會損壞或者嚴重短命。 Pcm 是

受環境溫度影響的，溫度升高， Pcm 將會相應變小！
