DC-DC開關電源基本框圖
DC-DC開關電源基本框圖

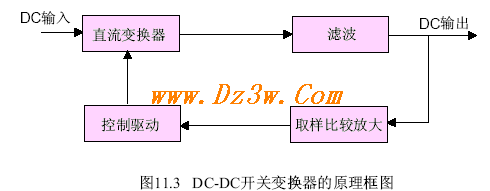

在開關穩壓電源中，直流變換器中的功率晶體管工作在開關狀態。目前開關電源的工作頻率在幾百KHz,有些甚至已經到了MHz量級。圖11.3是
DC/DC開關變換器的原理框圖：
開關電源的實現方式有很多種，如最傳統的脈寬調制（PWM）技術，目前流行的為提高變換效率的零電壓（ZV）,零電流（ZC）技術、相移脈
寬調制零電壓諧振變換等。每一種技術之下，又有很多種拓撲結構。
DC-DC開關電源基本框圖
在開關穩壓電源中，直流變換器中的功率晶體管工作在開關狀態。目前開關電源的工作頻率在幾百KHz,有些甚至已經到了MHz量級。圖11.3是
DC/DC開關變換器的原理框圖：
開關電源的實現方式有很多種，如最傳統的脈寬調制（PWM）技術，目前流行的為提高變換效率的零電壓（ZV）,零電流（ZC）技術、相移脈
寬調制零電壓諧振變換等。每一種技術之下，又有很多種拓撲結構。
